Aluminiumoxidpulver ist ein gängiger industrieller Rohstoff, der in der Petrochemie, Elektronik, bei feuerfesten Werkstoffen, in der Keramik, bei Schleifmitteln, in der Pharmazie und in der Luft- und Raumfahrt weit verbreitet ist.
Die Morphologie von Aluminiumoxidpulver ist vielfältig, und unterschiedliche Morphologien eignen sich für verschiedene Anwendungen. Zu den wichtigsten Morphologien von Aluminiumoxid zählen derzeit faserige, körnige, plättchenförmige, kugelförmige, stäbchenförmige und poröse Membranen.

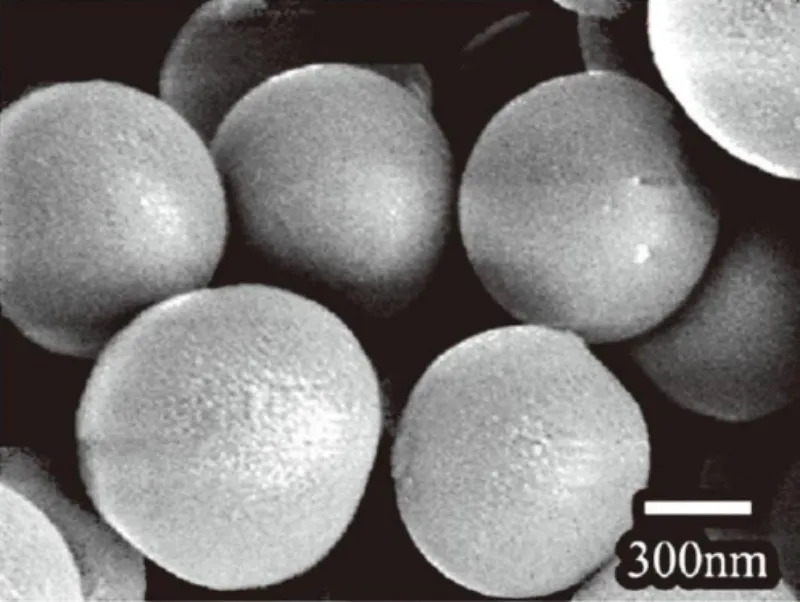

Unter diesen Formen weisen sphärische Aluminiumoxidpartikel eine regelmäßige Morphologie, eine relativ geringe spezifische Oberfläche, eine höhere Schüttdichte und eine bessere Fließfähigkeit auf. Diese Eigenschaften können die Leistung von Endprodukten deutlich verbessern. Zum Beispiel:
- Sphärische Feinpulver weisen gute Press- und Sintereigenschaften auf, was für die Herstellung hochwertiger Keramikprodukte sehr vorteilhaft ist.
- Als Schleif- und Poliermaterial kann sphärisches Aluminiumoxid Kratzer verhindern.
- In der petrochemischen Industrie gewinnen die Porengrößenverteilung und die Struktur von Aluminiumoxidträgern zunehmend an Bedeutung. Sphärische Aluminiumoxidpulver ermöglichen die Anpassung der Partikelgrößenverteilung und damit die gezielte Steuerung der Porenstruktur von Katalysatorträgerpartikeln.
- Bei direkter Verwendung als Katalysator kann sphärisches Aluminiumoxid den Verschleiß verringern, die Lebensdauer des Katalysators verlängern und die Produktionskosten senken.
Verfahren zur Herstellung von kugelförmigem Aluminiumoxid
Bereits im 20. Jahrhundert begannen Forscher, die Herstellung sphärischer Aluminiumoxidpartikel zu untersuchen. Laut Literaturangaben zählen zu den wichtigsten Verfahren zur Herstellung ultrafeiner sphärischer Aluminiumoxidpartikel Kugelmühlenverfahren, homogene Fällung, Sol-Gel-Emulsionsverfahren, Tröpfchenverfahren, Templatverfahren, Aerosolzersetzung, Sprühverfahren und Flammenverfahren. Die Partikelgröße der so hergestellten sphärischen Aluminiumoxidpartikel reicht von Nanometern bis zu Millimetern.
1. Kugelmahlen Verfahren
Die Kugelmühle ist ein mechanisches Verfahren, bei dem Rohmaterialien aus Aluminiumoxid mithilfe von Mahlkörpern zu kleineren Partikeln zerkleinert werden. Durch die Steuerung von Mahlgeschwindigkeit, -dauer und Art der Mahlkörper lassen sich gleichmäßigere Partikelgrößen erzielen. Allerdings lassen sich mit herkömmlicher Kugelmühle allein in der Regel keine perfekt kugelförmigen Partikel herstellen. Um die Kugelform zu verbessern, wird die Kugelmühle häufig mit einer anschließenden Wärmebehandlung oder Sprühtrocknung kombiniert. Dieses Verfahren ist einfach, kostengünstig und bietet eine hohe Produktionskapazität, wodurch es sich für die großtechnische Herstellung von Aluminiumoxidpulvern eignet. Die Gewinnung hochkugelförmiger Pulver erfordert jedoch eine weitere Aufbereitung.
2. Homogenes Fällungsverfahren
Bei der homogenen Fällung bilden sich in einer Lösung Keime, die aggregieren, wachsen und schließlich ausfallen. Dieser Prozess ist üblicherweise nicht im Gleichgewicht. Wird die Konzentration der Fällungsmittel in der homogenen Lösung jedoch reduziert oder langsam erhöht, können sich zahlreiche einheitliche Mikrokeime bilden. Die entstehenden feinen Präzipitatpartikel sind gleichmäßig in der Lösung verteilt und können über einen längeren Zeitraum einen Quasi-Gleichgewichtszustand aufrechterhalten. Dieses Verfahren wird als homogene Fällung bezeichnet.
Liegt die Partikelgröße des Präzipitats im kolloidalen Bereich, spricht man auch von einem Sol-Gel-Verfahren. Außer unter Bedingungen mit SO₄²⁻ ist es im Allgemeinen schwierig, durch Gelierung von Solpartikeln allein eine hohe Kugelform des Aluminiumoxidpulvers zu erreichen. Daher führten Forscher Emulgiertechniken ein und entwickelten so das Sol-Gel-Emulsionsverfahren.
3. Sol-Gel-Emulsionsmethode
Dieses Verfahren basiert auf dem Sol-Gel-Prozess. Frühere Sol-Gel-Verfahren dienten hauptsächlich der Herstellung von Aluminiumoxid-Solen und der Untersuchung der Gelstruktur. Nach und nach etablierte sich das Verfahren als Standardmethode zur Herstellung ultrafeiner Pulver. Um sphärische Pulverpartikel zu erhalten, nutzen Forscher die Grenzflächenspannung zwischen Öl- und Wasserphase, um winzige, kugelförmige Tröpfchen zu erzeugen. Die Sol-Partikelbildung und Gelierung erfolgen innerhalb dieser Mikrotröpfchen, wodurch schließlich sphärische Präzipitatpartikel entstehen.
4. Tröpfchenmethode
Bei der Tröpfchenmethode wird Aluminiumoxid-Sol in eine Ölschicht (üblicherweise Paraffin oder Mineralöl) getropft. Durch die Oberflächenspannung bilden sich kugelförmige Sol-Tröpfchen, die anschließend in Ammoniaklösung gelieren. Die gelierten Partikel werden getrocknet und kalziniert, um kugelförmiges Aluminiumoxid zu erhalten. Diese Methode stellt eine Verbesserung des Sol-Gel-Emulsions-Verfahrens dar, indem die Emulsionstechnik auf die Sol-Alterungsphase angewendet wird, während die Ölphase stationär bleibt. Dadurch entfällt die Trennung von Pulver und Ölreagenzien. Allerdings wird diese Methode typischerweise für größere Partikelgrößen und hauptsächlich für Adsorbentien oder Katalysatorträger eingesetzt.
5. Template-Methode
Bei der Templatmethode dienen sphärische Kolloidpartikel als Kerntemplate. Durch Selbstorganisation, Adsorption, Sol-Gel-Prozesse oder Fällungsreaktionen bildet sich um das Template eine Kern-Hülle-Mikrokugel. Das Kerntemplate wird anschließend durch Auflösung in einem Lösungsmittel oder durch Hochtemperaturkalzinierung entfernt, wodurch hohle Mikrokugeln entstehen. Mit dieser Methode lässt sich die Morphologie präzise steuern.
Je nach verwendeter Vorlage unterscheidet man zwischen harten und weichen Vorlagen. Zu den harten Vorlagen zählen monodisperse anorganische Materialien, Harz-(Mikro-)Nanopartikel und Polymervorlagen. Weiche Vorlagen verwenden hauptsächlich Emulsionströpfchen oder (inverse) Mizellen in Lösung, wobei chemische Reaktionen an der Grenzfläche die Kern-Hülle-Struktur bilden.
6. Aerosol-Zersetzungsmethode
Bei der Aerosolzersetzung wird üblicherweise Aluminiumalkoxid als Ausgangsmaterial verwendet. Aufgrund seiner Hydrolyse- und Hochtemperatur-Zersetzungseigenschaften wird es verdampft und anschließend durch Kontakt mit Wasserdampf hydrolysiert. Darauf folgt eine Hochtemperaturtrocknung oder eine direkte thermische Zersetzung. Bei diesem Prozess wird das Aluminiumalkoxid vom gasförmigen in den flüssigen und dann in den festen Zustand überführt oder direkt vom gasförmigen in den festen Zustand, wodurch sphärische Aluminiumoxidpulver entstehen. Komplexe Versuchsanlagen, einschließlich der Zerstäubungs- und Reaktionseinheiten, sind für dieses Verfahren unerlässlich.
7. Sprühverfahren
Das Sprühverfahren ermöglicht eine schnelle Phasenumwandlung und nutzt die Oberflächenspannung zur Herstellung sphärischer Partikel. Es lässt sich in Sprühpyrolyse, Sprühtrocknung und Sprühschmelzen unterteilen.
- Sprühpyrolyse: Die Vorläuferlösung wird in feine Tröpfchen zerstäubt, die in einem Hochtemperaturofen physikalische und chemische Reaktionen durchlaufen und dabei kugelförmige Partikel bilden.
- Sprühtrocknung: Die flüssige Zufuhr wird in einen Heißluftstrom eingesprüht, wodurch eine wässrige Suspension oder Aufschlämmung zu festen Partikeln getrocknet wird. Der schnelle Wärme- und Stoffaustausch führt zur Bildung von Hohl- oder Vollkugeln.
- Sprühschmelzen: Durch die Verwendung von Hochfrequenz- oder induktiv gekoppeltem Plasma schmilzt Aluminiumoxid schnell und wird dann durch Sprühen schnell abgekühlt, um kugelförmiges Aluminiumoxid zu erzeugen.
8. Hydrothermales Verfahren
Beim hydrothermalen Verfahren werden Rohstoffe und Fällungsmittel homogen vermischt und in einen verschlossenen Behälter, üblicherweise mit PTFE-Auskleidung, gegeben und anschließend in einen Ofen gestellt. Die hohe Temperatur und der hohe Druck im geschlossenen System hydrolysieren die Lösung langsam und führen zur Ausfällung von Aluminiumoxid-Vorstufen. Diese Vorstufen werden anschließend zentrifugiert, gewaschen und kalziniert, um sphärische Aluminiumoxid-Pulver zu erhalten.
9. Flammenmethode
Das Flammenschmelzverfahren, auch Flammensphärisierung genannt, nutzt eine Hochtemperaturflamme, um Rohpulver zu schmelzen und es anschließend zu Kugeln zu erhitzen. Dabei wird fein pulverisiertes Aluminiumoxid in ein Hochtemperaturfeld einer Gas-Sauerstoff-Flamme eingebracht, schmilzt und erstarrt aufgrund der Oberflächenspannung zu Kugeln. Zu den Vorteilen zählen die kontrollierbare Produktion, die einfache Skalierbarkeit im industriellen Maßstab, die hohe Kugelform und die hohe Reinheit.
Zusammenfassung
Jedes Verfahren zur Herstellung von kugelförmigem Aluminiumoxid hat seine Eigenheiten:
- Kugelmahlen ist einfach, kostengünstig und ertragreich, kann aber nicht ohne Weiteres sphärische Pulver herstellen.
- Die homogene Fällung ist schonend, aber zur Herstellung sphärischer Pulver wird üblicherweise Aluminiumsulfat benötigt, das bei der Kalzinierung schädliche Sulfide erzeugt.
- Das Sol-Gel-Emulsionsverfahren erfordert große Mengen an organischen Lösungsmitteln und Tensiden, und die Abtrennung der sphärischen Pulver von der Emulsion ist aufwendig. Die Erhaltung der Sphärizität während des Trocknens und Kalzinierens ist schwierig.
- Die Tropfenmethode eignet sich für große, gleichmäßige Partikel, erfordert aber heißes Öl und lange Tropfzeiten.
- Die Schablonenmethode ist auf eine strenge Schablonenqualität angewiesen, um die Pulvermorphologie zu kontrollieren.
- Durch Aerosolzersetzung und Sprühverfahren lassen sich sphärische Pulver im Mikrometer- bis Nanometerbereich herstellen, die sich leichter industrialisieren lassen, allerdings ist dafür eine komplexe Ausrüstung erforderlich.
Vielen Dank fürs Lesen. Ich hoffe, mein Artikel war hilfreich. Hinterlassen Sie gerne einen Kommentar. Bei weiteren Fragen können Sie sich auch an den Online-Kundendienst von Zelda wenden.
— Gepostet von Emily Chen
