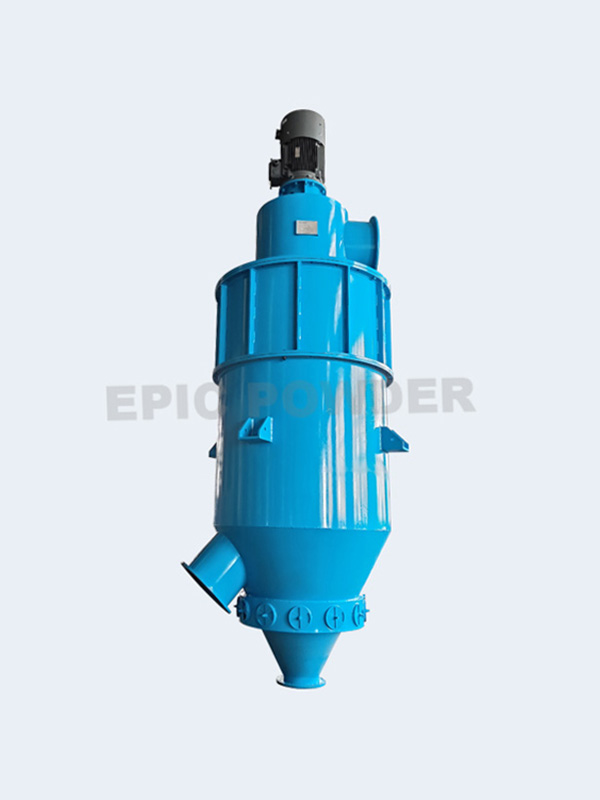

Verticale luchtclassificator - ITC
De ITC-serie luchtclassificator is ontworpen door onze ingenieurs en geoptimaliseerd door onze Duitse experts. Deze is speciaal ontwikkeld voor de efficiënte droge classificatie van poeder met een d97-waarde van 5 tot 200 micron. Het meest cruciale onderdeel is de interne classificatierotor, die met hoge snelheid kan roteren en verticaal is gemonteerd. De classificator, cycloon, stofafscheider en afzuigventilator vormen samen een compleet classificatiesysteem. Door de zwaartekracht van de afzuigventilator wordt het materiaal snel via de inlaat van de classificator naar de classificatieruimte gezogen. De snel roterende classificatierotor genereert een sterke centrifugale kracht die de grove deeltjes tegenhoudt, waardoor deze niet door de openingen tussen de schoepen van het classificatiewiel kunnen. Tegelijkertijd overwint de zwaartekracht van de ventilator gedeeltelijk de centrifugale kracht en zuigt het fijne poeder weg. Het fijne poeder passeert de opening tussen de bladen van het sorteerwiel en komt in de cycloonafscheider terecht of rechtstreeks in de stofafscheider, waardoor het doel van het scheiden van grof en fijn poeder wordt bereikt. Grove deeltjes nemen een deel van de fijne deeltjes mee, verliezen snelheid na botsing met de wand en dalen langs de cilinderwand naar de secundaire blaaspijp. Na de krachtige uitspoeling en verspreiding door de secundaire lucht worden de grove en fijne deeltjes verder gescheiden en stijgen de fijne deeltjes naar het sorteergebied voor secundaire sortering. De deeltjes dalen vervolgens naar de uitlaatopening om te worden afgevoerd, of worden teruggevoerd naar de breekinstallatie voor verder breken en vermalen.
Producteigenschappen
- Het is zeer goed voor het topsnijden van ultrafijne producten en middelfijne producten.
- Toepasbaar op een breed scala aan deeltjesgroottes, de grofste kan 200 micron bereiken.
- Er zijn verschillende modellen om aan verschillende outputs te voldoen, en de invoercapaciteit van het grootste model kan 800t/u bereiken.
- Slijtvast ontwerp, geschikt voor poederproducten met extreem hoge hardheid.
- Het ontwerp van de interne luchtcirculatie kan de investeringen verminderen en vloeroppervlak besparen.
- Het kan worden gecombineerd met een kogelmolen om een productiesysteem met gesloten circuit te vormen voor het malen van verschillende materialen.
Werkend principe
Door de ventilator wordt het materiaal met hoge snelheid vanuit de onderste inlaat van de classificator naar het sorteergebied getransporteerd door de opwaartse luchtstroom. Onder invloed van de sterke centrifugale kracht die wordt gegenereerd door de snel roterende sorteerturbine, wordt het materiaal gescheiden en komen de fijne deeltjes die aan de deeltjesgrootte-eisen voldoen via de spleet tussen de schoepen van het sorteerwiel in de cycloonafscheider of stofafscheider terecht voor opvang. De snelheid van sommige fijne deeltjes die door grove deeltjes worden meegevoerd, neemt af na botsing met de wand en daalt vervolgens naar de secundaire luchtuitlaat langs de wand van de cilinder. Door het sterke spoelende effect van de secundaire lucht worden de grove en fijne deeltjes gescheiden. De fijne deeltjes stijgen op naar de secundaire sorteerzone en de grove deeltjes dalen naar de uitlaatopening voor afvoer.
Productparameters
| Parameter/model | ITC-S2 | ITC-S1 | ITC-1 | ITC-2 | ITC-3 | ITC-4 | ITC-5 | ITC-6 | ITC-7 | ITC-8 | ITC-9 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Deeltjesgrootte (D97:µm) | 5-100 | 6-150 | 8-150 | 8-150 | 10-150 | 15-150 | 20-150 | 25-150 | 25-150 | 25-150 | 30-150 |
| Classificatie-efficiëntie (η) | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% | 60~90% |
| Classificatiemotor (kW) | 4 | 7.5 | 11 | 15 | 22 | 37 | 37-45 | 45 | 55 | 75 | 110 |
| Luchtvolume (m³/h) | 1200 | 2700 | 3900 | 6000 | 11000 | 17000 | 30000 | 43000 | 77000 | 120000 | 150000 |
Opmerking: De productiecapaciteit hangt nauw samen met de deeltjesgrootte, het soortelijk gewicht, de hardheid, het vocht en andere indicatoren van de grondstoffen. Het bovenstaande is alleen ter selectiereferentie.
