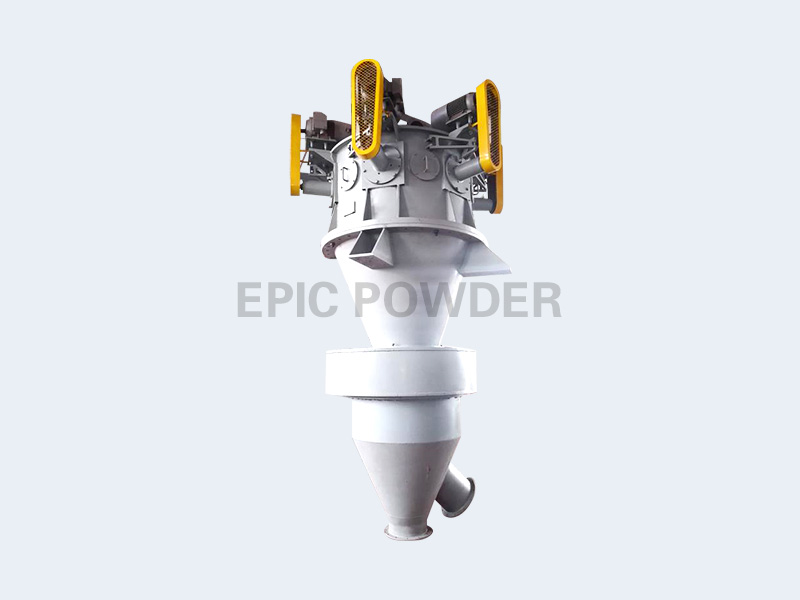

Horizontale luchtclassificator – Meervoudig classificatiewiel
Onder invloed van de ventilator beweegt het materiaal met hoge snelheid vanaf de onderste inlaat van de classificator met de opwaartse luchtstroom naar het classificatiegebied. Onder invloed van de sterke middelpuntvliedende kracht die wordt gegenereerd door de met hoge snelheid roterende classificatieturbine, wordt het materiaal gescheiden en komen de fijne deeltjes die aan de vereisten voor de deeltjesgrootte voldoen, de cycloonafscheider of stofafscheider binnen via de bladspleet van het classificatiewiel voor verzameling. De snelheid van sommige fijne deeltjes die door grove deeltjes worden meegevoerd, verdwijnt nadat ze de wand hebben geraakt, en neemt vervolgens af naar de secundaire luchtuitlaat langs de wand van de cilinder. Door het sterke waseffect van de secundaire lucht worden de grove en fijne deeltjes gescheiden, stijgen de fijne deeltjes naar de secundaire classificatie in het classificatiegebied en vallen de grove deeltjes naar de afvoerpoort voor afvoer.
Horizontale luchtclassificator – enkel classificatiewiel
De classificator en cycloonafscheider, stofafscheider en ventilator met geïnduceerde trek vormen een classificatiesysteem. Onder invloed van ventilatoraanzuiging wordt het materiaal met de stijgende luchtstroom van de onderste inlaat van de classificator naar de classificeringszone verplaatst. Onder de sterke middelpuntvliedende kracht die wordt gegenereerd door de hogesnelheidsroterende turbine, worden de materialen gescheiden en komen de fijne deeltjes die aan de grootte-eisen voldoen via de kloof van de classificatorwaaier in de cycloonafscheider of de stofafscheider, de grove deeltjes die een deel van de fijne deeltjes meesleurden, botsten met de wand en de snelheid verdwenen, dalend langs de cilinderwand naar de secundaire luchtuitlaat, en de grove en fijne deeltjes werden gescheiden door de sterke waswerking van de secundaire lucht. De fijne deeltjes stijgen naar de classificatiezone voor secundaire classificatie en de grove deeltjes worden naar de afvoerpoort neergelaten om te worden afgevoerd.
Werkend principe
De HTS-serie luchtstroomclassificator is ontworpen door onze Duitse classificatie-experts en is speciaal ontwikkeld voor de efficiënte droge classificatie van d97-poeders met een deeltjesgrootte van 3 tot 45 micron en andere ultrafijne poeders. Het meest cruciale onderdeel is de interne sorteerrotor, die met hoge snelheid kan roteren en horizontaal is gemonteerd. De classificator, cycloonafscheider, stofafscheider en afzuigventilator vormen samen een compleet classificatiesysteem. Onder invloed van de zwaartekracht van de afzuigventilator wordt het materiaal snel via de inlaat van de classificator naar de classificatieholte gezogen. De snel roterende sorteerrotor genereert een sterke centrifugale kracht die de grove deeltjes tegenhoudt, waardoor deze niet door de openingen tussen de schoepen van het classificatiewiel kunnen. Tegelijkertijd overwint de zwaartekracht van de ventilator gedeeltelijk de centrifugale kracht en zuigt het fijne poeder weg. Het fijne poeder passeert de opening tussen de bladen van het sorteerwiel en komt in de cycloonafscheider terecht of rechtstreeks in de stofafscheider, waardoor grove en fijne materialen van elkaar worden gescheiden. Grove deeltjes nemen fijne deeltjes mee, verliezen snelheid na botsing met de wand en dalen langs de cilinderwand naar de secundaire blaasmond. Na de krachtige uitspoeling en verspreiding door de secundaire lucht worden de grove en fijne deeltjes verder gescheiden en stijgen de fijne deeltjes naar het sorteergebied voor secundaire sortering. De deeltjes dalen vervolgens naar de uitlaatopening voor afvoer, of worden teruggevoerd naar de breekinstallatie voor verder breken en vermalen.
Enkel classificatiewiel
- Een horizontaal gemonteerde getrapte rotor, lineaire snelheid kan 100 m/s bereiken;
- De rotorsnelheid kan worden aangepast door frequentieomzetting en de krachtverdeling kan flexibel worden aangepast;
- Geschikt voor het nauwkeurig classificeren van droog micronmateriaal;
- Beschikbaar D50: 1,5-25 μm.
Meerdere classificatiewiel
- De rotordiameter is 315 mm - 630 mm en 2-6 rotoren, die worden gebruikt voor ultrafijne poederclassificatie;
- Het classificatiewiel vergroot de classificatieruimte bovenop de silo;
- Inverterbesturing, regelbare snelheid;
- Hoger rendement dan enkele rotor.
Productparameters
Technische parameters voor één classificatiewiel
| Parameter/model | 70 | 100 | 140 | 200 | 260 | 315 | 400 | 500 | 630 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Deeltjesgrootte (D97:µm) | 5-100 | 3-100 | 3-120 | 3-120 | 3-150 | 3-150 | 4-150 | 5-150 | 6-150 | 6-150 | 15-150 |
| Classificatie-efficiëntie (η) | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
| Classificatiemotor (kW) | 2.2 | 3 | 4 | 7.5 | 11 | 15/18.5 | 18.5/22 | 22/30 | 30/45 | 37/55 | 45/75 |
| Luchtvolume (m³/h) | 150 | 300 | 600 | 1200 | 2000 | 3500 | 5600 | 8800 | 14000 | 20000 | 35000 |
Opmerking: De productiecapaciteit hangt nauw samen met de deeltjesgrootte, het soortelijk gewicht, de hardheid, het vocht en andere indicatoren van de grondstoffen. Het bovenstaande is alleen ter selectiereferentie.
Meerdere technische parameters voor classificatiewiel
| Parameter/model | 70 | 100 | 140 | 200 | 260 | 315 | 400 | 500 | 630 | 750 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Deeltjesgrootte (D97:µm) | 5-100 | 3-100 | 3-120 | 3-120 | 3-150 | 3-150 | 4-150 | 5-150 | 6-150 | 6-150 | 15-150 |
| Classificatie-efficiëntie (η) | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% | 60~80% |
| Classificatiemotor (kW) | 2.2 | 3 | 4 | 7.5 | 11 | 15/18.5 | 18.5/22 | 22/30 | 30/45 | 37/55 | 45/75 |
| Luchtvolume (m³/h) | 150 | 300 | 600 | 1200 | 2000 | 3500 | 5600 | 8800 | 14000 | 20000 | 35000 |
Opmerking: De productiecapaciteit hangt nauw samen met de deeltjesgrootte, het soortelijk gewicht, de hardheid, het vocht en andere indicatoren van de grondstoffen. Het bovenstaande is alleen ter selectiereferentie.
