空気分級機:動作範囲、限界値、およびモデル

空気式分級機は、機械式ローターで粒子を粉砕します。同じ筐体内に内蔵されたホイールが粒子を分級します。一部のカタログでは、同じ設計の装置を衝撃式分級機(ICM)として掲載しています。. したがって、1つのパネル設定で細かさとトップカットを同時に制御できます。, そして、この組み合わせが中級クラスの生産の大部分を担っています。この記事では、動作原理、購入者が確認すべき数値、制限事項、およびモデル表について解説します。.

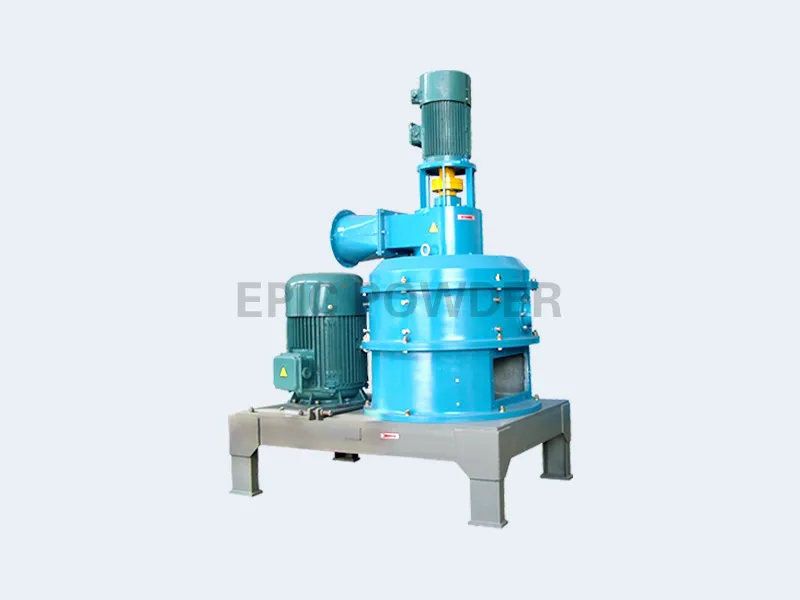

MJW-L 空気分級機
MJW-L 空気分級機

機械の仕組み

材料は送りねじを通して粉砕ゾーンに送られます。毎分約1,100~7,500回転するディスクが粒子に衝突し、衝撃とせん断によってサイズが縮小されます。ハウジングを通して吸い込まれた空気が破片を上方に運び、分級ゾーンへと送ります。分級ホイールはローターよりも速く回転します。空気の流れに乗って移動できるほど軽い粒子だけが、分級ホイールのブレード間を通過します。.

粗い粒子はホイールに入り込めず、研削ゾーンに落下します。そのため、ハンマーの下を二度通過することになります。切削はホイールの回転速度と空気量に依存するため、どちらの設定でも製品の粒度が変化します。. ホイールの回転速度が速いほど、より多くの粒子がローターに戻される。, 空気量を増やすとより多くの粒子が通過するため、粉砕が粗くなります。オペレーターは機械を開けることなく、パネルから粉砕の細かさを設定できます。そのため、ハードウェアの交換が不要なため、粉砕グレードの切り替えは数分で完了します。.

微粉末は空気とともに排出され、フィルターまたはサイクロンで沈殿します。分級は筐体内部で行われるため、外部の粉砕・分級ループは不要です。この単一ループ設計により、設置面積を節約できます。また、微粉末が作業場に漏れる原因となるダクトの長さも短縮されます。.

見積もり前に購入者が確認すべき事項

空気分級機ミルプロジェクトのほとんどを左右する3つの数値があり、1つ目は目標とする分級範囲です。MJWシリーズはD97 5~300µmの範囲で動作し、食品粉末、化学薬品、医薬品中間体、微細鉱物などを処理します。2つ目はその分級範囲における処理能力です。同じ機械でも、粗い分級に比べて細かい分級では生産量がはるかに少なくなります。契約金額 したがって、テストから得られるものでなければならない. 3つ目は送り出しです。硬い材料や研磨性のある材料は、柔らかい材料よりもローターとライナーを早く摩耗させます。.

アイテムなぜそれが販売を左右するのか
ターゲットD97と分布幅ホイールの回転速度範囲と、機械が供給しなければならない空気量を設定します。
切断時の容量同じモデルでも、D97 20 µmでの容量はD97 100 µmでの容量のほんの一部に過ぎない場合があります。
飼料の硬度と摩耗性衝撃研削では粉末が鋼鉄に接触するため、研磨材の供給量が増えると摩耗コストが増加する。
熱感受性ローターは粉末にエネルギーを与えるため、融点が約60℃以下の場合は冷却空気または冷却ループが必要となる。
金属ピックアップ制限接触面は標準で鋼鉄製であるため、鉄含有量の厳しい制限により、セラミックライニングまたはジェットミルが選択肢として選ばれることになる。

処理能力と粒度分布の数値は、当該機械シリーズの作業範囲を示しています。具体的な材料については、数値が確定的な数値となる前に、必ず研削試験を実施する必要があります。.

空気分離機ミルが優位に立つ場所

切削深さが約10~100μmの場合、インパクトローターはジェットミルよりもはるかに少ない比エネルギーで済む。. その差こそが第一の利点です。ジェットミルではガス流が粉砕を担いますが、その分、1トンあたりのエネルギー消費量が多くなります。そのため、2,000 kg/hをD97 45 µmまで粉砕するプラントでは、空気式分級機ミルの方が電力コストが低くなります。.

設置電力1キロワットあたりの処理量は以下のとおりです。ローターは機械エネルギーを直接ベッドに伝達し、そのほとんどが粉砕に利用されます。そのため、中粒度の食品、化学薬品、鉱物充填剤は、ジェットミルでは到底及ばないトン数で処理されます。.

内蔵の選別機は、3つ目の利点をもたらします。粒度はパネル設定なので、1台の機械で1週間に複数の等級に対応できます。季節変動や契約変動のある工場は、ハードウェアを変更することなくカットのターゲットを再調整できるため、最も大きなメリットを得られます。.

劣っている点

衝撃による破砕は、粒度の下限に達する。. D97 5 µm以下では、ローター通過後も残る粒子はすでに小さくて丈夫です。追加の通過はほとんど効果がありません。D97 2~3 µmが必要な材料は、 ジェットミル, そこでは、ガス流の加速が仕事をする。.

金属との接触は2番目のコストです。ローター、ピン、ライナーは摩耗部品なので、 各トンは少量の破片を粉塵に運び込む. 白色度に関する規定のある白色鉱物は、その取引を受け入れることはできません。鉄含有量に制限のある陰極粉末も同様です。セラミックライニングはピックアップを低減します。ジェットミルはハンマーを完全に除去します。.

熱は3つ目の制約要因です。粒子を粉砕するモーターの動力は同時に粒子を温めるため、低融点原料はハウジングの壁にケーキ状に付着します。冷却空気は効果的です。水分含有量が高い原料は処理能力とカット率の両方に影響を与えるため、注文前に水分量を確認してください。 飼料水分 容量への影響について説明します。.

ルート典型的なD971トン当たりのエネルギー金属ピックアップ最適なフィット感
ピンミル60~300 µm最低現在粗い食品および化学粉末(トップカット条項なし)
空気分離ミル5~300 µm適度セラミックライニングを施した下部食品、化学、鉱物グレードの中粒度鉱石の生産量
流動床ジェットミル2~45 µm最高最低、ローターに接触なし精密な切断、高純度、熱に弱い材料、研磨性材料

モデルテーブル

MJW-Lシリーズは、300mmから2000mmまでの11種類のミルハウジングサイズを取り揃えています。主モーターの出力は7.5kWから355kWまでです。. 分類ホイールには独自のモーターが搭載されている。, そのため、ローターの回転速度を維持したまま切断角度を調整できます。シリーズ全体の粉砕粒度はD97 5~300µmです。処理能力は、実験室サイズの2kg/hから、2000モデルの粗挽き時で約15,000kg/hまで幅広く対応します。.

モデル300500800110015002000
主電源電力(kW)7.53055110-132250355
ローター回転速度(rpm)7,5004,2002,8001,9201,5001,120
分類器の電力(kW)2.25.57.5-1122-3045-5555-75
細かさ(µm)5~300、ホイール速度と空気量によって設定
処理能力(kg/時)2-10015-1,50025-2,50060-6,000100-10,000*最大15,000

*掲載されている表の2行で容量範囲に矛盾があるため、上記の数値は矛盾のない数値を引用し、残りはマークしています。完全な表は MJW-L製品ページ. 研削試験を行うと、その窓が材料の数値に変換されます。.

このシリーズには、より細かい化学粉末用のMJW-Aと、熱に弱い粉末用のMJW-Wも含まれています。 空気分離機ミルシリーズ したがって、複数のローター設計を網羅している。.

合格時に記録すべきこと

4 つの記録は、試運転後に発生する不具合を記録します。それぞれは次の順序で記録されます。 口頭での約束は後から強制することはできない.

  • D97と契約容量における分配幅(購入者独自のレーザー測定法で測定)
  • その時点で保持される容量は4時間の実行でカットされ、短時間のバーストは分類器の過負荷を隠蔽する。
  • 出口での粉末の温度は、融点の低い原料を保護します。
  • 契約書の鉄条項と照らし合わせて、走行中の金属ピックアップを考慮に入れた。

研磨テストに送るべき5つのアイテム

サンプルとともに5つのアイテムが到着すると、テスト結果の曲線が返されます。材料は供給サイズを明記して送付してください。事前に粉砕された供給物ではローターの負荷が変わるためです。目標D97と購入者が受け入れ可能な幅を明記してください。ラインが保持しなければならない処理能力と、切り替えなければならないグレードを追加してください。仕様書に記載されている熱制限または金属制限をメモし、下記の住所までご連絡ください。このレポートには、機械の見積もり前に曲線と処理能力が記載されています。.

私たちは空気分離機を製造しています。, インパクトミル 粉体工場向けのジェットミルも取り扱っております。すべてのプロジェクトは、お客様の材料を用いたテストから始まります。上記の5つの項目を添えて、[email protected]までご連絡ください。.
