MQWジェットミルは、水平分級ホイール(シングルホイールまたはマルチホイール)を内蔵した流動床対向ジェットミルです。圧縮空気はろ過・乾燥後、ラバルノズルを通して高速で粉砕室に噴射されます。複数の高圧気流が交差する場所で、材料は繰り返し衝突、摩擦、せん断されて粉砕されます。粉砕された材料はファンの吸引力で上昇します。気流は分級エリアに移動し、高速回転する分級タービンによって発生する強い遠心力によって粗粒と微粒が分離されます。粒度要件を満たす微粒子は分級ホイールを通してサイクロン分離器と集塵機に入り、粗粒は粉砕エリアに下降して粉砕が続きます。.

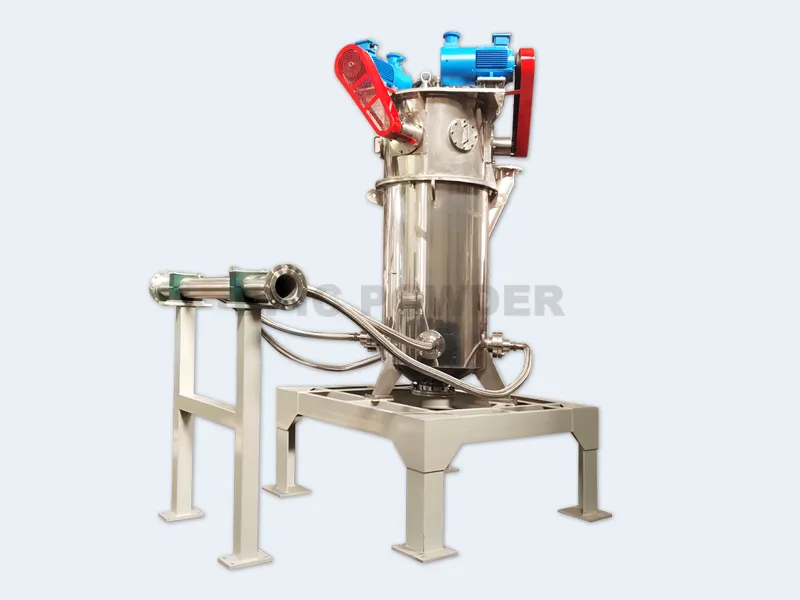

MQW60
MQWケース

製品の特徴

  • 研削工程は、材料自体の衝突によって完了し、完全に自己研削されるため、装置の摩耗が最小限に抑えられ、様々な硬度の材料の研削に適しています。.
  • 流動層衝突による粉砕形態は、粒子の形状をより良く維持することができる。.
  • 低温かつ媒体不要の粉砕が可能で、熱に弱い物質、低融点物質、糖分を含む物質、揮発性物質に適しています。.
  • 高温高圧粉砕により、射出速度の向上、動粘度の低下、粉砕粒度および粉砕効率の向上を実現する。.
  • 内部の分級ホイール、ノズル、その他の主要部品は、アルミナ、ジルコニア、炭化ケイ素などの耐摩耗性材料や有機材料で保護することで、粉砕工程全体を通して金属との接触を避け、高純度の製品を得ることができる。.
  • 選別ホイールは水平に設置されているため、低密度製品の粒度をより適切に制御でき、よりきめ細かい製品を生産できる。.
  • 不活性ガス密閉回路サイクル/防爆設計により、可燃性、爆発性、酸化しやすい、吸湿しやすい材料の粉砕に対応できます。.

ジェットミルの動作原理

流動床対向式エアジェットミル:圧縮空気はろ過・乾燥後、ラバルノズルを通して高速で粉砕室に噴射されます。複数の高圧気流が交差する地点で、材料は繰り返し衝突、摩擦、せん断されて粉砕されます。粉砕された材料はファンの吸引力で上昇し、気流は分級ゾーンへと移動します。高速回転する分級タービンによって発生する強力な遠心力により、粗粒と微粒が分離されます。粒度要件を満たす微粒子は分級ホイールを通してサイクロン分離器と集塵機に送られ、粗粒は粉砕ゾーンへと下降して粉砕が続けられます。.

ジェットミル製品パラメータ

パラメータ/モデル MQW03 MQW06 MQW010 MQW20 MQW30 MQW40 MQW60 MQW80 MQW120 MQW160 MQW240
給餌サイズ(mm) <1 <2 <2 <3 <3 <3 <3 <3 <1 <3 <3
生産能力(kg/時) 0.3~10 10~150 20~300 40~600 100~900 200~1200 500~2000 800~3000 1500~6000 2000~8000 4000~12000
粒子径(D97:μm) 3~45 3~45 3~45 3~45 3~45 3~45 3~45 3~25 15x4 15x6 15x6
分類機用モーター(kW) 2.2 3 5.5/7.5 7.5/11 11/15 15/7.5x3 7.5x3 11x3 15x3 15x4 15x6
空気消費量(m³/分) 3 6 10 20 30 40 60 80 120 160 240
気圧(MPa) 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1 0.6~1

注:生産能力は、原料の粒度、比重、硬度、水分量などの指標に大きく左右されます。上記はあくまで選定の参考値です。.

ジェットミリングサービスのメリットとデメリット

粒子径縮小技術の中でも、ジェットミル法には以下のような利点があります。

  • 非常に微細な粒子が得られる。また、粒度分布も狭い。これは他の粉砕方法よりも優れている。.

  • ナイフ、刃物、ハンマーは使用しません。また、粉砕媒体やスクリーンも使用しません。つまり、摩耗した粉砕部品による汚染のリスクを最小限に抑えることができます。.

  • シンプルなチャンバー設計で掃除が簡単、, 交差汚染のリスクを低減する

  • 粉砕では温度変化は生じません。これは機械式ミルとは異なります。このような温度変化は、熱に弱い材料にとって重要です。.

異なる材料は、ジェットミル上で異なる挙動を示す。. 最適な素材は以下の通りです。

  • 研磨剤

  • もろい

  • 密集

  • 難しい

  • 非常に脆い(つまり、崩れやすい)

ジェットミルにも欠点はあるが、数は少ない。例えば、 高い 購入するよりも、受託加工業者と提携する方が賢明な経営判断と言えるでしょう。パートナーシップを組むことで、ジェットミリング技術のメリットを享受しつつ、コスト管理も容易になります。また、このプロセスには高エネルギーが必要であり、仕様を満たすためには特殊ガスやその他の特殊品も必要となります。.

反応が悪い可能性のある材料 ジェットミリングプロセスには、多くの場合、次のようなものがあります。

  • 伸縮性のある

  • 濡れた

  • 粘着性

  • 軽くてふわふわ

  • 変形しやすい

  • 衝撃吸収性

  • 加速しにくい

もちろん、受託加工業者は長年の経験を持っています。厳しい粒子仕様を満たしてきた実績があり、必要な設備とノウハウも既に備えています。それらをうまく活用して最良の結果を得ることができるのです。.

ジェットミル製品関連

垂直流動床ジェットミル - MQL
垂直流動床ジェットミル - MQL
スパイラルジェットミル - MQP
スパイラルジェットミル - MQP
3in1ラボ用ミル
3in1ラボ用ミル
ラボ用スパイラルジェットミル MQP - ラボ
ラボ用スパイラルジェットミル MQP - ラボ

ジェットミリングに関するよくある質問への回答

受託加工パートナーの技術チームと連携することで、効率性が向上します。彼らは最適なミルタイプの選定を支援し、適切な速度と供給速度も決定します。また、特別なプロジェクトのニーズにも対応します。.

チームは的確な洞察力と豊富な経験を有しています。ただし、お客様には安全データシートの提出や、以下のような質問への回答をお願いする場合があります。

ジェットミルは超微粉砕装置の一種です。多くのエネルギーを消費する機械であるため、エアフローミルの原料粒子のサイズはできるだけ細かくする必要があります。原料粒子のサイズは80メッシュ以下が推奨されます。通常、原料粒子のサイズは1mm以下である必要があります。.

ジェットミル粉砕では、通常1~10ミクロンの粒子が生成されます。これは微粉化と呼ばれます。.

一部の製品配合では、 200ナノメートル。. 材料の特性によって、これらのサイズをどれだけ小さくできるかが決まります。粉砕機の出力を上げることで、サイズを小さくすることができます。さらに、材料が粉砕室に滞在する時間を長くすることでも、サイズを小さくすることができます。.

一部の製品には粒子が必要です 10ミクロンより大きい. これは、製粉機への電力供給を減らすか、装置への供給速度を上げることで実現できます。.

円形ミルと流動床ミルの両方において、空気または蒸気の噴流はガスによって生成される。ガスは50~120psigのゲージ圧まで圧縮される。最も一般的に使用されるガスは、市販の圧縮空気である。.

過熱蒸気(392~980°F)は100~220psigまで圧縮されます。熱に弱い原料にも使用できます。その他に使用されるガスには以下のようなものがあります。

  • 窒素は、材料を酸化や火災から保護することができる。

  • アルゴンも不活性ガスの一種だが、窒素よりも高価である。

  • ヘリウムは、粒子間の衝突速度を速めるために使用される。

粒子が衝突時に破壊されるのに十分な運動量を生み出すには、膨大なエネルギーが必要です。コンプレッサーとノズルは、高圧空気をエネルギーに変換します。これは粉砕機内部で行われます。大きな粒子は循環し、高速での衝突を繰り返すことで徐々に質量が減少していきます。.
