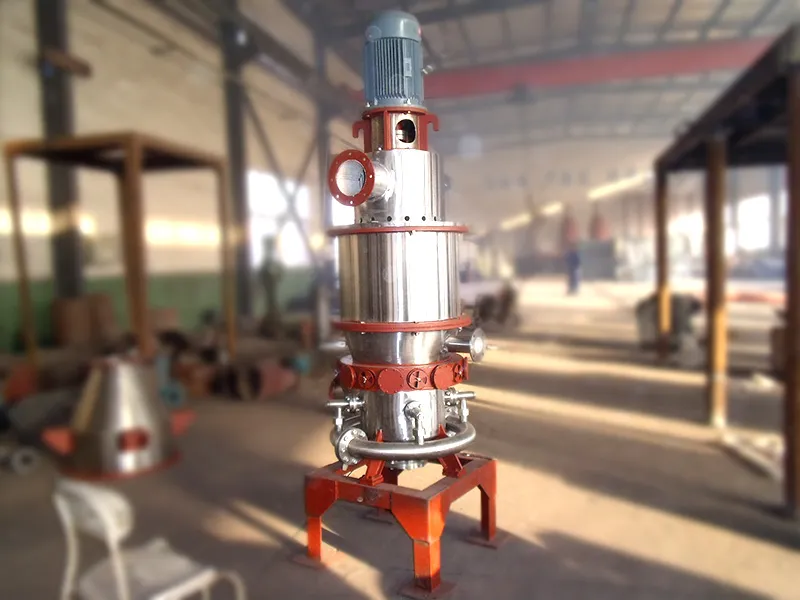

수직 유동층 제트 밀 - MQL

MQL 제트 밀은 수직 분류 휠이 내장된 유동층 대향 제트 밀입니다. 고압 공기는 여과 및 건조된 후, 다수의 라발 노즐을 통해 고속으로 분쇄 챔버에 분사됩니다. 재료는 다수의 고압 공기 흐름에 의해 교차점으로 모여 반복적인 충돌, 마찰 및 전단 작용으로 분쇄됩니다. 분쇄된 재료는 팬에 의해 펌핑되어 상승 기류를 따라 분류 영역으로 이동합니다. 고속으로 회전하는 분류 휠에서 발생하는 강력한 원심력에 의해 조립자와 미립자가 분리됩니다. 입자 크기 요구 사항을 충족하는 미립자는 분류 휠 사이의 틈을 통해 사이클론 분리기와 집진기로 유입되고, 조립자는 집진되어 분쇄 영역으로 하강하여 분쇄를 계속합니다.

수직 유동층 제트 밀 - MQL
MQL

제품 특징

  • 충돌은 입자의 형태를 더 잘 유지할 수 있습니다.
  • 저온 및 무부하 분쇄 방식으로, 열에 민감하고, 녹는점이 낮으며, 당류를 함유하고, 휘발성이 강한 물질에 적합합니다.
  • 고온·고압 분쇄를 통해 주입 속도를 높이고, 동적 점도를 낮추며, 분쇄 정밀도와 효율을 향상시킵니다.
  • 내부의 분류 휠, 노즐 및 기타 주요 구성 요소는 알루미나, 지르코니아, 탄화규소와 같은 내마모성 재료 및 유기 재료로 보호하여 전체 연삭 공정 동안 금속과의 접촉을 방지하고 고순도 제품을 얻을 수 있습니다.
  • 선별 휠이 수직으로 설치되어 있어 밀도가 낮은 제품의 미세도를 더욱 효과적으로 제어하고 더 미세한 제품을 생산할 수 있습니다.
  • 불활성 가스 밀폐 회로 순환/방폭 설계로 가연성, 폭발성, 산화되기 쉬운 물질 및 수분을 쉽게 흡수하는 물질의 분쇄 요구 사항을 충족할 수 있습니다.

제트 밀 작동 원리

유동층 대향 공기 분사 밀: 압축 공기는 여과 및 건조된 후 라발 노즐을 통해 고속으로 분쇄 챔버에 분사됩니다. 여러 개의 고압 공기 흐름이 교차하는 지점에서 재료는 반복적으로 충돌, 마찰 및 전단되어 분쇄됩니다. 분쇄된 재료는 팬의 흡입력에 의해 상승합니다. 공기 흐름은 분류 영역으로 이동합니다. 고속으로 회전하는 분류 터빈에서 발생하는 강력한 원심력에 의해 조립자와 미립자가 분리됩니다. 입자 크기 요구 사항을 충족하는 미립자는 분류 휠을 통해 사이클론 분리기와 집진기로 유입되어 집진되고, 조립자는 분쇄 영역으로 하강하여 계속 분쇄됩니다.

제트 밀 제품 매개변수

MQL系列参数表 - 精美表格
매개변수/모델 MQL03 MQL06 MQL010 MQL20 MQL30 MQL40 MQL60 MQL80 MQL120 MQL160 MQL240
공급 크기(mm) <1 <2 <2 <3 <3 <3 <3 <3 <1 <3 <3
생산 능력(kg/h) 1~10 10~150 20~300 40~600 100~900 200~1200 500~2000 800~3000 1500~6000 2000~8000 4000~12000
입자 크기(D97:μm) 6~150 6~150 6~150 6~150 8~150 8~150 8~150 8~150 18.5 30 45
분류기 모터(kw) 4 4 5.5 7.5 7.5 11 18.5 18.5 80 120 240
공기 소모량(m³/min) 3 6 10 20 30 40 60 80 120 160 240
기압(Mpa) 0.6~1 0.6~1 0.6~1 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6

참고: 생산 능력은 원료의 입자 크기, 비중, 경도, 수분 함량 등의 지표와 밀접한 관련이 있습니다. 위 내용은 단지 선택 참고용으로만 활용하시기 바랍니다.

제트 밀 제품 관련

수직 유동층 제트 밀 - MQL
수직 유동층 제트 밀 - MQL
스파이럴 제트 밀 - MQP
스파이럴 제트 밀 - MQP
3-in-1 실험실용 분쇄기
3-in-1 실험실용 분쇄기
실험실용 나선형 제트 밀 MQP - 실험실
실험실용 나선형 제트 밀 MQP - 실험실

제트 밀링 관련 일반적인 질문에 대한 답변

위탁 가공 파트너의 기술팀과 협력하면 효율성을 높일 수 있습니다. 기술팀은 최적의 분쇄기 유형을 선택하는 데 도움을 줄 뿐만 아니라 적절한 속도와 이송 속도를 설정해 줍니다. 또한 특별 프로젝트 요구 사항도 충족해 드립니다.

저희 팀은 집중적인 통찰력과 풍부한 경험을 제공합니다. 하지만, 안전 데이터 시트를 제공하고 다음과 같은 몇 가지 질문에 답해 주셔야 합니다.

제트 밀은 초미세 분쇄 장비의 일종입니다. 많은 에너지를 소비하는 장비이므로, 제트 밀에 투입되는 원료 입자의 크기는 가능한 한 미세해야 합니다. 원료 입자 크기는 80메쉬 이하가 권장되며, 일반적인 경우 1mm 미만이면 충분합니다.

제트 밀링은 일반적으로 1~10 마이크론 크기의 입자를 생성합니다. 이를 미세화라고 합니다.

일부 제품 제형에는 매우 작은 입자가 필요합니다. 200나노미터. 재료의 특성에 따라 분쇄 가능한 최소 크기가 결정됩니다. 분쇄기의 출력을 높이거나 분쇄실에서 재료가 머무는 시간을 늘리면 크기를 더 작게 만들 수 있습니다.

일부 제품에는 입자가 필요합니다. 10마이크론보다 큰. 이는 분쇄기의 동력을 줄이거나 장비로의 공급 속도를 높임으로써 달성할 수 있습니다.

원형 분쇄기와 유동층 분쇄기 모두에서 공기 또는 증기 제트는 가스를 이용하여 생성됩니다. 이 가스는 50~120psig의 게이지 압력으로 압축됩니다. 가장 일반적으로 사용되는 가스는 시판되는 압축 공기입니다.

과열 증기(392~980°F)는 100~220psig로 압축됩니다. 또한 열에 민감하지 않은 원료에도 사용할 수 있습니다. 사용되는 다른 가스에는 다음과 같은 것들이 있습니다.

  • 산화 및/또는 화재로부터 물질을 보호할 수 있는 질소

  • 아르곤은 질소보다 가격이 비싸지만 또 다른 불활성 기체 옵션입니다.

  • 입자 간 충돌 속도를 높이기 위해 헬륨이 사용됩니다.

입자들이 충돌 시 부서질 만큼 충분한 운동량을 생성하려면 상당한 에너지가 필요합니다. 압축기와 노즐은 고압의 공기를 에너지로 변환합니다. 이러한 과정은 분쇄기 내부에서 이루어집니다. 큰 입자들은 재순환되고, 여러 번의 고속 충돌을 통해 질량이 점진적으로 감소합니다.
