세라믹 분말은 세라믹 소재 연구 개발 및 생산의 핵심 요소입니다. 세라믹 분말 제조 공정은 최종 세라믹 제품의 성능과 품질에 직접적인 영향을 미칩니다. 첨단 기술을 통해 나노 크기의 세라믹 분말 합성이 가능해졌으며, 기존 원료 또한 더욱 정밀하게 가공되고 있습니다. 이러한 혁신은 끊임없이 발전하고 있습니다.
그들은 도자기 산업을 새로운 차원으로 끌어올리고 있습니다.
전통적인 분말 제조 공정
기계적 크기 축소 방법은 세라믹 산업에서 널리 사용됩니다. 세라믹 원료를 분쇄하면 성형품의 품질이 향상됩니다. 밀도가 증가하고 소결 과정에서 물리적, 화학적 반응이 촉진됩니다. 또한 소성 온도를 낮추는 데에도 도움이 됩니다.
턱 분쇄기
턱형 크러셔는 세라믹 생산에서 조분쇄에 흔히 사용됩니다. 주로 큰 덩어리를 전처리하는 데 사용되며, 구조가 간단하고 조작이 간편하며 생산 효율이 높습니다. 하지만 파쇄비는 약 4 정도로 작고, 투입 입자 크기가 큰 경우가 많아 산출 입자가 거칠게 나옵니다. 또한 입자 크기 조절 범위도 제한적입니다.
롤러 크러셔
롤 크러셔는 높은 파쇄 효율과 60 이상의 높은 비율(압축비)을 자랑합니다. 최대 44μm에 달하는 미세 입자를 생성할 수 있습니다. 그러나 경질 재료를 고속으로 분쇄할 경우 마모가 심해져 분말에 철 성분이 더 많이 혼입됩니다. 이는 원료의 순도를 저하시켜 추후 철 제거 공정을 필요로 합니다. 또한, 롤 크러셔는 설계 특성상 입자 크기 분포가 좁기 때문에 특정 크기 범위가 요구되는 재료에만 적합합니다.
휠 롤러
팬밀은 세라믹 생산에서 재료를 분쇄하고 혼합하는 데 일반적으로 사용됩니다.
원료는 분쇄 팬과 롤러 사이에서 분쇄됩니다. 분쇄는 미끄러짐과 롤러의 무게에 의해 이루어집니다. 더 무겁고 큰 롤러는 더 강한 분쇄력을 제공합니다. 석재 롤러와 팬은 철 오염을 방지하는 데 도움이 됩니다. 팬 밀은 분쇄비가 약 10으로 높습니다. 가공된 재료는 정해진 입자 크기 범위를 갖습니다. 더 미세한 입자가 요구될 경우 생산 능력이 저하됩니다. 습식 분쇄 방식도 팬 밀에서 사용할 수 있습니다.

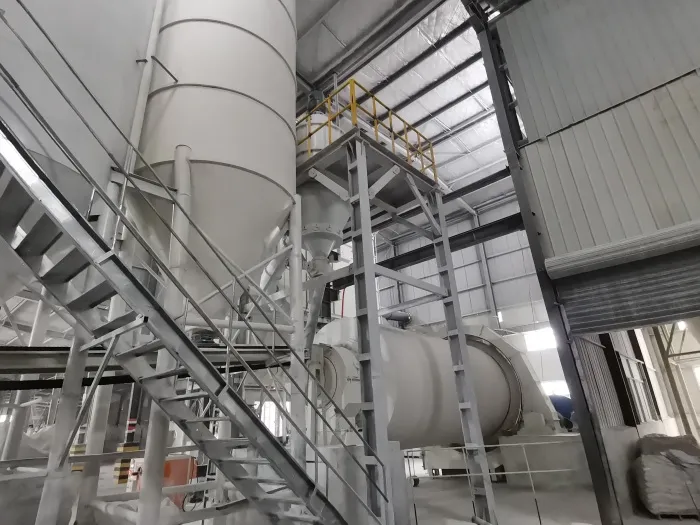

볼밀
볼밀 습식 분쇄기는 산업계에서 미세 분쇄 및 혼합에 널리 사용됩니다. 순도를 확보하기 위해 세라믹 또는 폴리머 라이너가 사용됩니다. 다양한 세라믹 볼이 분쇄 매체로 사용됩니다. 습식 분쇄에서 매체는 재료 표면에 미세한 균열을 발생시킵니다. 간헐식 습식 분쇄는 건식 분쇄보다 효율적입니다. 습식 분쇄를 통해 수 마이크론 크기까지의 분말을 생산할 수 있습니다. 볼 밀의 회전 속도는 분쇄 효율에 영향을 미칩니다. 회전 속도는 드럼 내부에서 볼의 움직임을 제어합니다.
속도가 너무 빠르면 공이 벽에 달라붙어 갈리는 효과가 사라집니다.
너무 느리면 공이 빨리 떨어지고 압축력이 약해집니다.
적절한 속도: 공이 높은 곳에서 떨어지도록 하여 충격력을 극대화합니다.
이렇게 하면 분쇄 효율이 가장 높아집니다. 임계 속도는 드럼 직경에 따라 달라집니다. 직경이 클수록 임계 속도는 낮아집니다.
에어젯 밀
에어젯 밀 공기 분사식 분쇄기는 0.1~0.5µm 크기의 분말을 얻을 수 있습니다. 작동 원리는 압축 공기가 노즐을 통과하여 공간에 고속 기류를 형성하고, 이 고속 기류 속에서 분말 입자들이 서로 충돌하여 분쇄되는 것입니다. 공기 분사식 분쇄기로 분쇄된 분말은 입자 크기 분포가 균일하고 분쇄 효율이 높으며 순도를 보장할 수 있고, 보호 가스 분위기에서 분쇄할 수 있습니다.

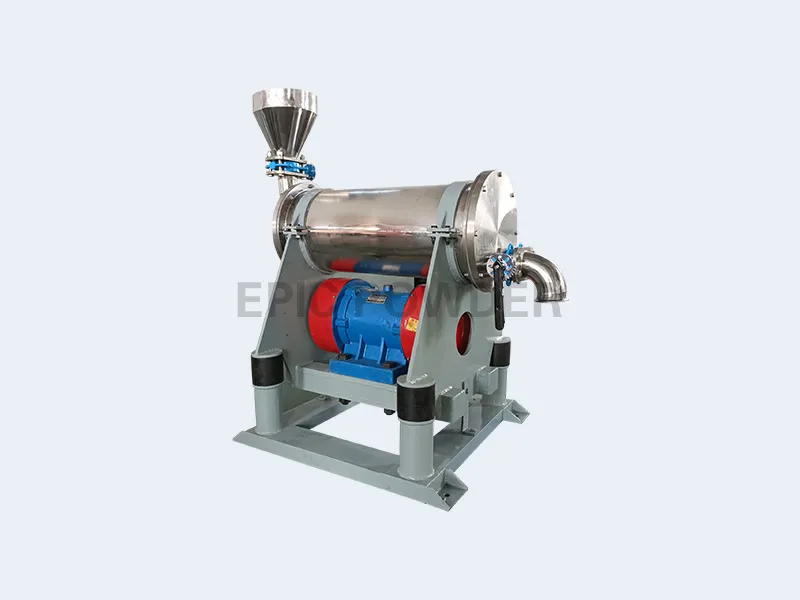

진동 밀
진동 밀 진동 밀은 분쇄 효율이 매우 높습니다. 진동 밀은 분쇄 볼을 사용하여 밀 내부에 고주파 진동을 발생시켜 원료를 분쇄합니다. 강력한 순환 운동 외에도 분쇄 볼은 강한 자전 운동을 합니다. 이러한 특성 덕분에 원료를 효과적으로 분쇄할 수 있으며, 습식 분쇄 시 분말 입자 크기는 1μm까지 도달할 수 있습니다.
고상법을 이용한 세라믹 분말 제조
고상법은 다양한 고체 물질 간의 고체 반응을 이용하여 분말을 제조하는 방법입니다. 세라믹 분말 원료 제조에 사용되는 일반적인 고체 반응으로는 화학 반응, 열분해 반응, 산화물 환원 반응 등이 있습니다. 그러나 실제 공정에서는 이러한 반응들이 동시에 발생하는 경우가 많습니다. 따라서 고상법으로 제조된 분말은 원료로 바로 사용할 수 없으며, 추가적인 분쇄 과정이 필요합니다.
화학 반응:
- 티탄산바륨: BaCO3+TiO 2=BaTiO 3+CO2
- 스피넬: Al₂O₃ + MgO = MgAl₂O₄
- 멀라이트: 3Al 2O3+2SiO2=3Al 2O3-2SiO2
열분해 반응:
해당 금속의 황산염과 질산염을 가열하여 열분해하면 우수한 물성을 지닌 고순도 산화물 분말을 제조할 수 있습니다. 예를 들어, 황산알루미늄암모늄을 공기 중에서 가열하면 우수한 물성을 지닌 산화알루미늄 분말을 얻을 수 있습니다.
산화물 환원 반응:
탄화규소와 질화규소는 매우 중요한 첨단 엔지니어링 세라믹 소재입니다. 이 두 세라믹 소재의 원료 분말을 제조하기 위해 산업계에서는 산화물 환원법이 흔히 사용됩니다.
탄화규소: SiO2+3C=SiC+2CO
실리콘: SiO2+2C=Si+2CO
질화규소: 3SiO2+6C +4N2=2Si3N4+6CO
액상법을 이용한 세라믹 분말 제조
액상법으로 제조된 초미세 분말은 첨단 세라믹 소재 제조에 널리 사용되고 있습니다. 세라믹 분말 제조에 있어 액상법의 주요 장점은 분말의 화학적 조성을 더욱 정밀하게 제어할 수 있고, 높은 (이온) 농도에서 고균질한 다성분 복합 분말을 얻을 수 있으며, 미량 성분의 첨가가 용이하다는 점입니다.
기상법을 이용한 세라믹 분말 제조
원료는 전기 아크 또는 플라즈마로 가열하여 기화시킨 후, 가열원과 주변 환경 사이의 큰 온도차 조건에서 급속 냉각시켜 분말 입자로 응축시킨다. 입자 크기는 5~100nm에 달할 수 있다. 이 방법은 단일상 산화물, 복합 산화물, 탄화물 및 금속 분말 제조에 적합하다.
결론
세라믹 분말 소재의 제조 공정은 지속적인 기술 발전에 힘입어 끊임없이 진화하고 있습니다. 경험에 기반한 전통적인 방법에서부터 최첨단 기술의 도입에 이르기까지 꾸준한 발전이 이루어졌습니다. 이러한 발전은 분말 품질 향상뿐 아니라 세라믹 소재의 응용 범위 확대에도 기여하고 있으며, 세라믹 산업의 지속 가능한 발전에 새로운 활력을 불어넣고 있습니다. 앞으로 재료 과학과 가공 기술의 심층적인 융합을 통해 세라믹 분말 제조 분야에서 더욱 획기적인 발전이 기대되며, 이는 세라믹 산업의 더욱 밝은 미래를 이끌어갈 것입니다.
에픽 파우더
에픽 파우더,20년 이상 초미세 분말 산업 분야에서 경력을 쌓아온 저희는 초미세 분말의 분쇄, 연삭, 분류 및 개질 공정에 집중하여 초미세 분말의 미래 발전을 적극적으로 추진하고 있습니다. 무료 상담 및 맞춤 솔루션을 원하시면 지금 바로 연락주세요! 저희 전문가 팀은 고객의 분말 가공 가치를 극대화할 수 있도록 고품질 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다. 에픽 파우더 - 믿을 수 있는 분말 가공 전문가!
오류: 문의 양식을 찾을 수 없습니다.
