ベントナイト処理とは、ベントナイトに適用される包括的なアップグレード、精製、改質、および高付加価値アプリケーション技術を指します。 ベントナイト, ベントナイトは、モンモリロナイトを主成分とする含水粘土岩石です。優れた膨潤能、吸着能、陽イオン交換能、触媒活性、接着能、懸濁安定性、可塑性を有し、「万能粘土」として広く知られています。“
天然ベントナイトには、石英、長石、雲母などの脈石鉱物が含まれていることが多いため、選鉱、精製、 修正 現代の工業生産の需要を満たすには、通常、プロセスが必要です。.
1. カルシウムベントナイトからナトリウムベントナイトの製造
ナトリウムベントナイトの技術的性能はカルシウムベントナイトよりもはるかに優れています。しかしながら、鉱床の大部分はカルシウム系ベントナイトが占めているため、ナトリウム活性化はベントナイト処理における主要な技術の一つとなっています。.

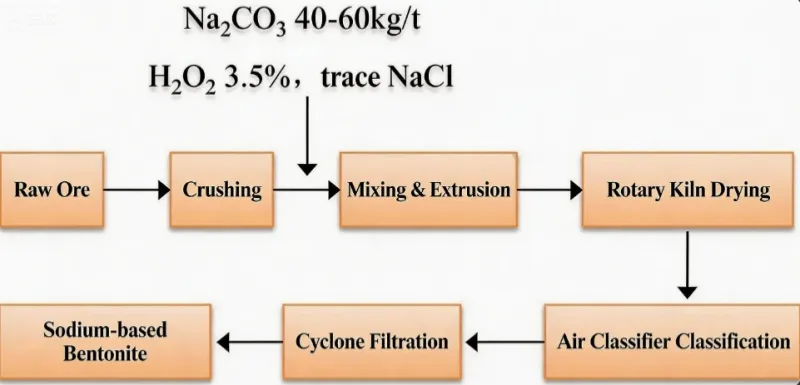

ナトリウム改質は、モンモリロナイト層間中の交換性Ca²⁺またはMg²⁺をNa⁺に置換し、カルシウムベントナイトをナトリウムベントナイトに変換します。イオン交換反応を誘発するために、ナトリウム塩（典型的にはNa₂CO₃）を添加します。主な方法としては、懸濁法（湿式法）、貯蔵熟成法、および押出法があります。.
2. カルシウムベントナイトからのリチウムベントナイトの製造

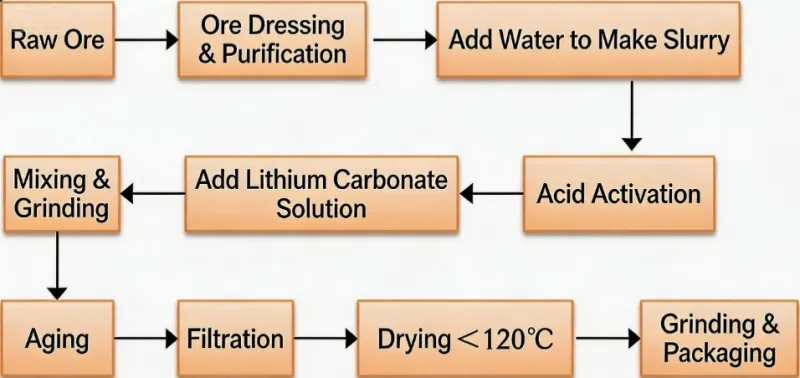

リチウムベントナイトは有機溶媒中でゲルを形成するため、有機ベントナイトの代替として使用できます。主な製造方法は人工リチウム化です。.
リチウムイオンはモンモリロナイト層間の交換可能な Ca²⁺ または Mg²⁺ を置き換え、カルシウムベントナイトをリチウムベントナイトに変換します。.
3. ベントナイトの酸活性化による活性漂白土の製造
ナトリウムベントナイトはカルシウムベントナイトやマグネシウムベントナイトよりも優れた物理化学的性質を有していますが、比表面積と吸着容量は酸活性製品に劣ります。そのため、活性漂白土は高度なベントナイト処理において依然として重要な製品ラインとなっています。.
活性漂白土は、粘土（主にベントナイト）を無機酸または塩で処理して生成されます。白色から灰白色の多孔質粉末で、微細孔構造、大きな比表面積、そして強い吸着能を有します。.

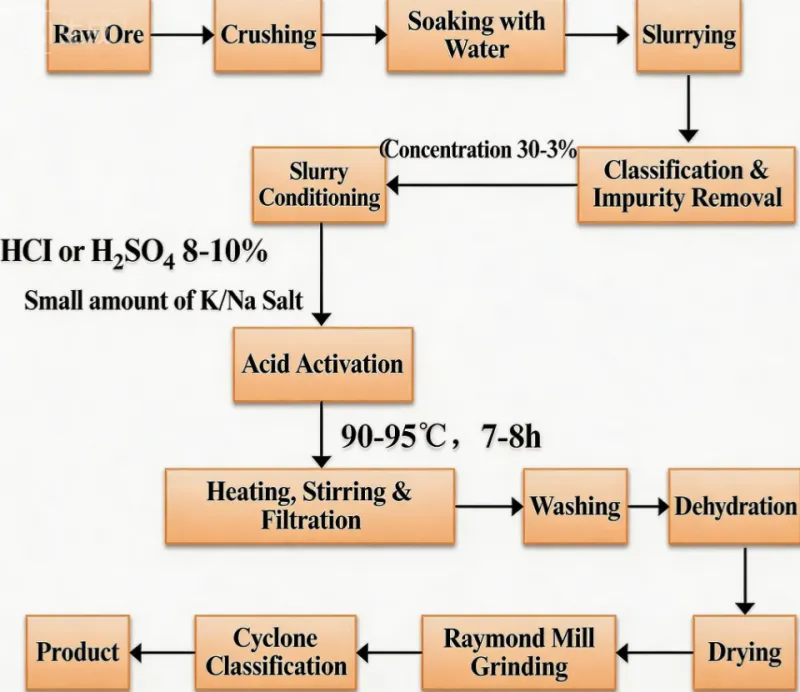

製造方法には湿式法、乾式法、半湿式法があり、湿式法は脱色力が高く品質が安定していることから、最も広く採用されています。.
4. 有機ベントナイトの調製
有機ベントナイトは、モンモリロナイト中の交換性陽イオンを有機アンモニウム陽イオンに置換することで生成されます。これらの陽イオンはモンモリロナイト表面を覆い、水吸着中心を遮断し、親水性を失わせ、疎水性かつ親有機性の複合体へと変化させます。.
調製方法には、ウェット、ドライ、プレゲルプロセスが含まれます。.
5. 無機ゲルの調製
無機ゲルは、ベントナイト処理工程における精製、ナトリウム修飾、リン酸処理、ゲル化工程を経て生成される高付加価値コロイド製品です。増粘性、チキソトロピー性、耐電解質性、耐酸性、耐アルカリ性を有し、日用化学品、医薬品、洗剤、セラミックス、ガラス、製紙、鋳造、電池などの産業で広く使用されています。.
6. 柱状モンモリロナイトの調製
柱状モンモリロナイトは、モンモリロナイトの層間隙に柱状化剤（架橋剤）を「柱状」に挿入することで、底面間隔を拡大して製造されます。大きな細孔径、高い表面積、高いミクロ多孔性、強い表面酸性、優れた熱安定性を特徴としています。これは、新規なイオン分子ふるいであり、幅広い産業的可能性を秘めた高効率触媒です。.
7. ベントナイト乾燥剤の調製
ベントナイト系乾燥剤は、米国、英国、フランスなどの国々で広く使用されています。高い表面積、強力な吸湿性、無毒性、無臭、非腐食性、そして再利用性といった特徴を有し、シリカゲルの代替として軍事、製薬、食品業界で使用されています。.
8. 鉱物の脱色と 明確化 エージェント
ベントナイトは、精製および改質後、ブドウ糖、グルタミン酸ナトリウム、アルコール飲料、およびその他の製品の脱色剤および清澄剤として使用できます。.
9. 合成ゼオライトの調製
ベントナイトはシリカとアルミナの含有量が高いため、合成ゼオライト分子ふるいの原料として使用できます。酸処理（通常は硫酸）後、活性ケイ酸が強アルカリ溶液中でアルミン酸ナトリウムと反応してゼオライトを形成します。.
10. シャンプーの準備
精製・改質された高品質ベントナイトをシャンプーに配合することで、チキソトロピー性と粘度が向上し、洗浄力も向上します。洗浄とコンディショニングの機能を両立できます。.
11. 掘削泥水の準備
ベントナイトは、次の式を使用して複合無機塩で処理されます。 炭酸ナトリウム 2%、マグネシウム塩0.5%、ポリマー（カルボキシメチルセルロース）0.5%（4:1:1）。本製品はAPIグレードのベントナイト規格に適合しています。製造には従来のレイモンドミルと乾燥装置を使用し、シンプルなプロセスと低投資で製造できます。.

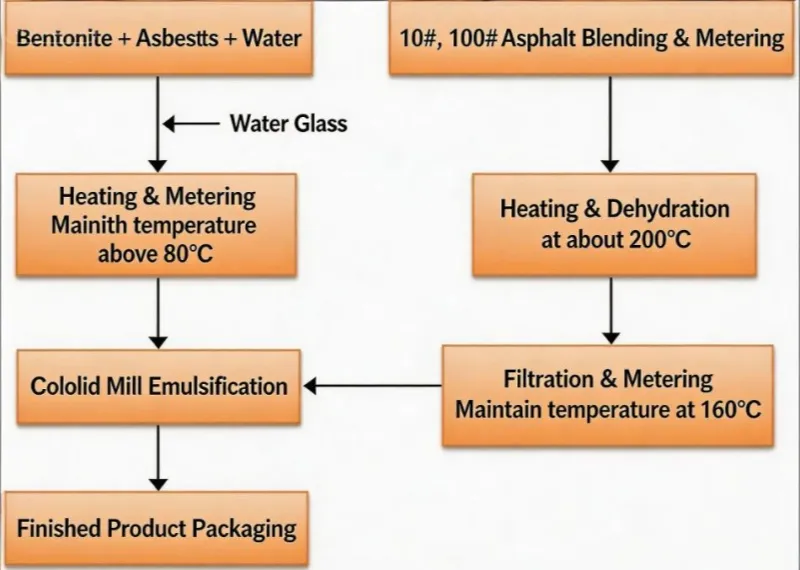

12. アスベスト乳化アスファルト屋根防水コーティング剤の製造
配合：
溶液A（wt%）: ベントナイトナトリウム15、水30、アスベスト10、ケイ酸ナトリウム15。.
溶液B（wt%）：10#アスファルト25、100#アスファルト60、その他アスファルト15。.
13. 内壁コーティングの準備
「803」の内壁 コーティング, ベントナイトは、結合剤、吸着剤、乳化剤、充填剤として機能します。ベントナイトスラリーは、ベントナイトと水の比率を1:1.15にして調製されます。.
配合例（重量部）:
“「801」接着剤70、ベントナイトスラリー95.4、リトポン（300メッシュ）14、タルク（300メッシュ）13.2、トリブチルリン酸0.3、ヘキサメタリン酸ナトリウム0.3、カルボキシメチルセルロース1、適切な水。.
ベントナイトは二酸化チタン顔料の代わりとなり、光沢、耐擦性、耐水性を向上させ、ホルムアルデヒド汚染を軽減します。.
14. 浄水剤の調製
ベントナイトスラリーは凝集剤（塩化アルミニウム、硫酸アルミニウム、硝酸アルミニウムなど）と混合され、濾過、洗浄され、分散剤と混合され、脱水され、100～110℃で乾燥され、粉砕されます。.
例：ベントナイト3kgを-200メッシュに粉砕し、水に分散させ、24時間放置した後、30分間撹拌し、さらに数時間放置する。上澄み液を抽出し、濾過する。濾過ケーキを水に再分散させ、硫酸アルミニウム10.2gを加えて凝集させ、濾過、脱水し、ヘキサメタリン酸ナトリウムを加えて100～110℃で乾燥し、必要な粒度に粉砕する。 粒子サイズ 浄水製品を得る。.
15. 複合凝集剤の製造（印刷・染色廃水用）
原料：ナトリウムベントナイト（40-80%）、FeSO4・7H2O（10-15%）、MnSO4・7H2O（0.6-30%）。.
この製品は染料含有廃水、特にカチオン染料廃水や反応染料廃水を効果的に処理し、強力な脱色と高い COD 除去率を実現します。.
16. 液体繊維柔軟剤および洗剤の製造
処方（wt%）：
ドデシルベンゼンスルホン酸ナトリウム7–11%; C12–13アルキルポリオキシエチレンスルホン酸2–3%; 補助剤（トリポリリン酸ナトリウム+炭酸ナトリウム2–6:1）5–20%; ベントナイトナトリウム12–15%; 水50–70%。.
安定した粘度と洗浄効果、柔軟効果が得られます。.
17. 消火剤の調製
配合：水 100 部、ベントナイト 5 部、ポリアクリルアミド 0.5 部、硫酸アンモニウム 10 部、炭酸水素ナトリウム 7 部、エアロゾル 22 1 部。.
この薬剤は流れやすく、表面を素早く濡らし、CO₂を放出し、再発火を防ぎます。.
18. 木質活性炭複合材のバインダーとしてのベントナイト
木質活性炭を-200メッシュに粉砕し、5～75%（重量比）のナトリウムベースまたはカルシウムベースのベントナイトを加え、適切な水と均一に混合し、押し出し、プレス、または成形した複合粒子に成形し、オーブンで乾燥させて水分を除去し、次に不活性ガス（例：N₂）雰囲気中で371～982°Cで焼成して、成形された多孔質の木質活性炭複合材料を得ます。.
この製品は、自動車のキャブレターや燃料タンクから発生するガソリン蒸気を吸着する燃料蒸気汚染制御装置や触媒として使用されます。.
19. 多孔質セラミック複合フィルター材料の製造
原材料：蛇紋石（34～80%）、ベントナイト（5～20%）、石英砂（14～40%）、ドロマイト/マグネサイト/チョーク（1～6%）、水7～9%。.
成形後、1250～1300℃で2～3時間焼成することで、高い通気性、圧縮強度、耐酸性、耐熱性を備えた製品が完成します。.
20. ミネラル飼料添加物の調製
ベントナイトには、K、Na、Ca、Mg、Al、Si、P、Fe、Mn、Ti、Vなどの必須微量元素が含まれており、優れた天然飼料添加物です。.
家禽飼料にベントナイト粉末（-150メッシュ）を3～5%添加すると、産卵量が25～27%、ブロイラーの体重増加量が8%、生存率が6～7%増加します。消化の改善、タンパク質代謝の調整、栄養素の補給、抗生物質の使用量の削減に役立ちます。.
これらの技術を組み合わせることで、精製、改質、活性化、配合、機能性製品の製造を網羅した完全な産業チェーンが形成され、現代のベントナイト処理の全範囲が網羅されます。.
読んでいただきありがとうございます。この記事がお役に立てれば幸いです。ぜひ下のコメント欄にご意見をお寄せください。また、ご質問等ございましたら、Zeldaのオンラインカスタマーサポートまでお問い合わせください。
— 投稿者 エミリー・チェン
