Les séparateurs cycloniques sont largement utilisés dans les applications industrielles pour séparer les particules solides des flux gazeux ou liquides. Ils utilisent la force centrifuge générée par un flux d’air tourbillonnant pour séparer les particules en fonction de leur taille et de leur densité. Cet article fournit un aperçu complet des cyclones, y compris leurs principes de fonctionnement, leurs avantages et leurs inconvénients.

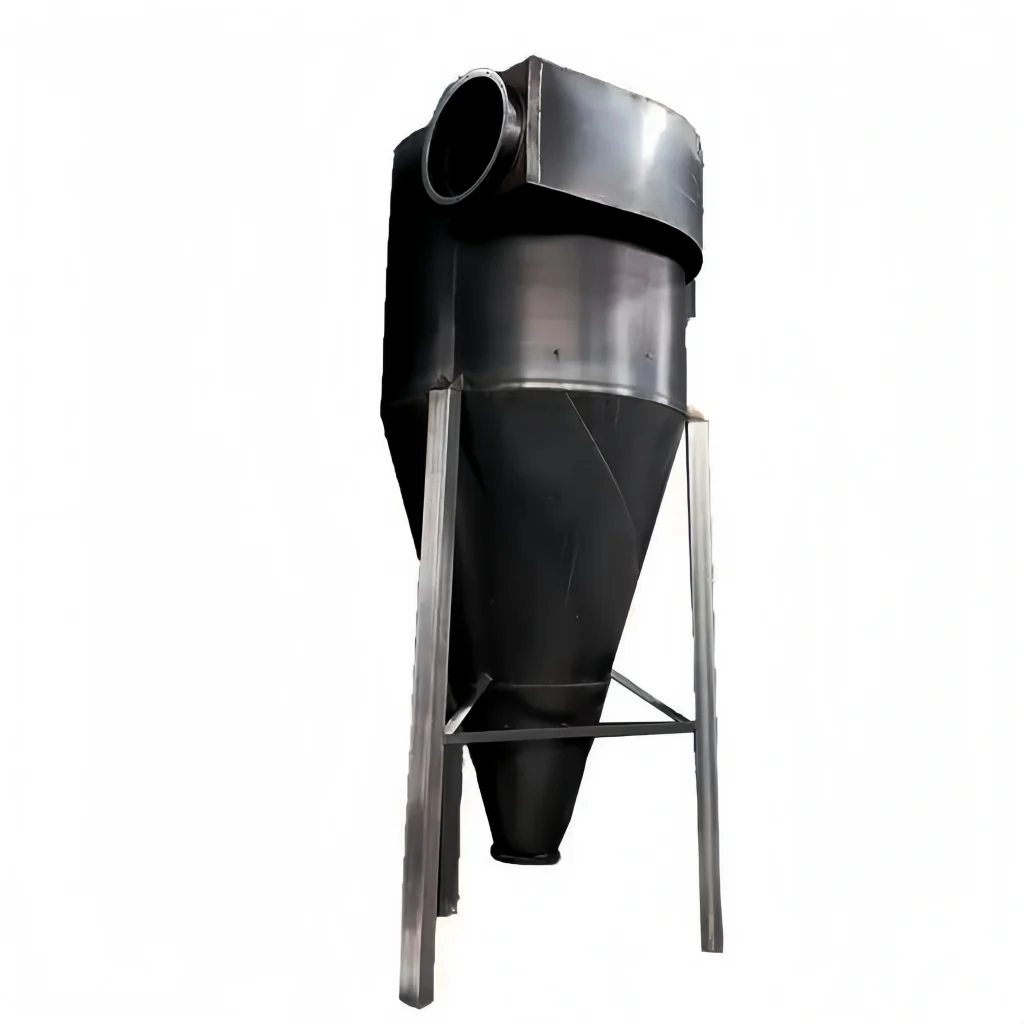

Qu'est-ce qu'un séparateur cyclonique ?
UN séparateur cyclonique est un appareil industriel très efficace et économique conçu pour éliminer matière particulaire depuis flux de gaz sans pièces mobiles. En utilisant les principes de inertie et force centrifuge, Il sépare la poussière et les particules solides en suspension dans l'air du flux d'air ou de gaz. Élément essentiel des installations modernes dépoussiérage et la lutte contre la pollution atmosphérique, ce robuste équipement de traitement offre une méthode de séparation mécanique essentielle pour les industries mondiales à la recherche d'un fonctionnement fiable et continu.

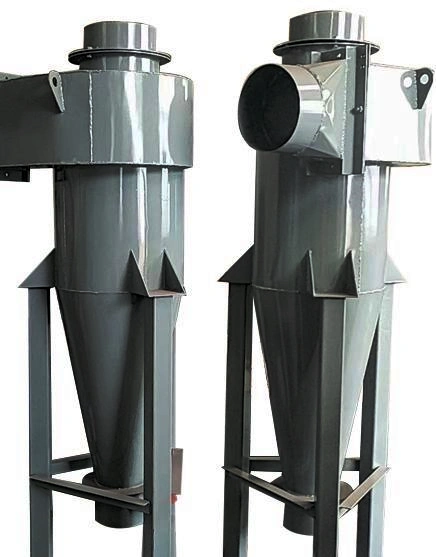

Composants clés de la séparation cyclonique
Pour atteindre le maximum efficacité de recouvrement, nos séparateurs cycloniques sont conçus avec des composants distincts et de haute précision qui gèrent la dynamique des fluides au sein du système :
- Entrée tangentielle : Elle dicte la vitesse initiale et force le flux de gaz entrant à un mouvement tourbillonnaire rapide.
- Corps cylindrique : La chambre supérieure où se forme le vortex descendant primaire.
- Section conique : La partie inférieure effilée accélère la vitesse des particules, poussant les solides vers les parois.
- Détecteur de vortex : Un tube vertical intérieur qui capture le flux de gaz propre s'élevant en spirale vers le haut et le fait sortir par le haut.
- Trémie d'évacuation/de collecte des poussières : La sortie inférieure scellée était séparée matière particulaire est isolé du flux d'air.
Applications industrielles courantes
Les séparateurs cycloniques constituent une infrastructure essentielle dans les secteurs de la fabrication et de la transformation à l'échelle mondiale. Ils sont largement déployés dans les environnements exigeant une séparation de matériaux à haute performance, notamment :
| Secteur industriel | Application principale |
|---|---|
| Travail du bois et foresterie | Collecte rapide de la sciure, des copeaux de bois et des débris grossiers. |
| Manutention agricole et céréalière | Séparation des pailles, des poussières et des coques lors du transfert de matériaux en vrac. |
| Production d'électricité et énergie | Pré-nettoyage gaz de combustion avant qu'ils n'entrent épurateurs à sec ou filtres industriels. |
| Produits chimiques et pharmaceutiques | Récupération des produits issus des séchoirs par pulvérisation et des lignes de transport pneumatique. |
| Ciment et mines | Primaire dépoussiérage pour atténuer les poussières minérales très abrasives. |

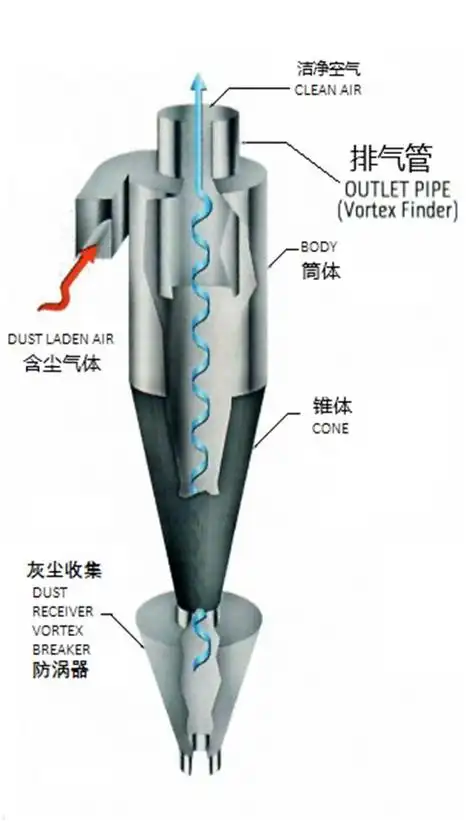

Fonctionnement d'un séparateur cyclonique
Principe de fonctionnement et force centrifuge
Le principe de fonctionnement de base d'un séparateur cyclonique repose en grande partie sur inertie et force centrifuge Pour obtenir une séparation efficace des particules sans pièces mobiles, un cyclone est utilisé. Lorsqu'un flux de gaz chargé de particules y pénètre, il est contraint à un mouvement spiralé rapide. La poussière et les particules solides, ayant une masse bien supérieure à celle du gaz environnant, sont freinées par leur inertie, ce qui les empêche de changer de direction rapidement. La rotation génère une puissante force centrifuge qui repousse ces particules plus lourdes vers la paroi interne du cyclone, les séparant ainsi efficacement du gaz en mouvement.
Mécanisme d'entrée tangentielle et d'écoulement du fluide
Les caractéristiques de conception du cyclone jouent un rôle essentiel dans la manière dont le fluide circule à travers le système.
- L'entrée tangentielle : Le flux de gaz pénètre près du sommet du cyclone par une entrée tangentielle spécifique. Cet angle d'entrée particulier contraint le gaz entrant à se transformer immédiatement en un vortex tourbillonnant.
- Le vortex extérieur : Cette spirale descendante se déplace le long des parois internes du cyclone vers le fond conique.
- Le vortex intérieur : Lorsque le cône se rétrécit, le flux d'air se restreint, un vortex interne pur se forme. Ce gaz pur inverse sa direction et remonte à travers le centre du cyclone, pour s'échapper par le détecteur de vortex situé au sommet.
Procédé de séparation et de collecte des particules
Lorsque le vortex extérieur descend, les particules de poussière séparées entrent en collision avec les parois du cyclone, perdent leur énergie cinétique et glissent dans la trémie de collecte située à la base. Ce processus continu garantit une efficacité de collecte élevée pour les poussières et les gravillons les plus grossiers. La gestion efficace de ce système exige une compréhension approfondie de son fonctionnement. chute de pression dans toute l'unité, un équilibre de pression adéquat maintenant la stabilité du vortex.
Pour les industries manipulant des matériaux agressifs nécessitant une réduction de taille précise avant séparation, l'intégration de ces systèmes avec des solutions spécialisées est essentielle. équipement de traitement Ce système garantit que la granulométrie des particules correspond aux capacités de récupération optimales du système de dépoussiérage. Une fois les particules tombées dans la trémie étanche, le flux d'air propre est évacué en toute sécurité par le haut, achevant ainsi un cycle de séparation mécanique très fiable.
Principaux avantages des séparateurs cycloniques
Haute efficacité de séparation pour les particules grossières
Nos séparateurs cycloniques excellent dans l'élimination des déchets lourds matière particulaire depuis flux de gaz en utilisant force centrifuge. En tirant parti de inertie, Ces systèmes “ éliminent ” efficacement les poussières et débris les plus gros, atteignant ainsi des niveaux de performance élevés. efficacité de recouvrement Pour les matériaux grossiers, ils constituent un choix idéal pour le pré-nettoyage dans des systèmes comme nos projets de concassage par broyeur à jet de talc, où l'élimination précoce des déchets en vrac protège l'ensemble du processus.
Investissement à faible coût et économique
L'un des plus grands atouts pour toute installation est le faible coût d'investissement associée à la technologie cyclonique. Grâce à sa conception simple, ne nécessitant ni filtres complexes ni produits chimiques, l'investissement initial est nettement inférieur à celui de épurateurs à sec ou spécialisé filtres industriels. Vous obtenez un appareil robuste et performant. équipement de traitement sans se ruiner.
Faible entretien et grande durabilité
Nous concevons ces unités avec aucune pièce mobile, ce qui change complètement la donne en matière de disponibilité. Sans aucun élément susceptible de se boucher, de se casser ou de s'user mécaniquement, entretien Les exigences sont pratiquement nulles. Sa conception simple et robuste garantit un fonctionnement continu 24h/24 et 7j/7 dans des environnements industriels difficiles, sans nécessiter d'arrêts fréquents ni de pièces de rechange coûteuses.
Polyvalence dans différents environnements opérationnels
Que vous ayez affaire à des températures élevées gaz de combustion Dans les lignes de production à haute pression, les séparateurs cycloniques sont extrêmement adaptables. Fabriqués à partir de divers alliages pour résister à la chaleur et à la corrosion, ils sont fiables dans de nombreux contextes. applications industrielles.
| Fonctionnalité | Avantage pour votre opération |
|---|---|
| Aucune pièce mobile | Usure minimale ; fiabilité accrue. |
| Design simple | Facile à installer et à intégrer aux lignes existantes. |
| Collection sèche | Élimine la poussière sans eau ni additifs chimiques. |
| Empreinte au sol compacte | Utilisation efficace de l'espace au sol par rapport aux grands dépoussiéreurs à manches. |
Inconvénients et limites des séparateurs cycloniques
Bien que la séparation cyclonique soit très efficace pour de nombreuses applications industrielles, elle ne constitue pas une solution universelle à tous les problèmes de dépoussiérage. Comprendre les limites d'une séparateur cyclonique assure une sélection appropriée du système et prévient les goulots d'étranglement opérationnels.
Faible efficacité avec les particules fines et collantes
Les séparateurs cycloniques exploitent l'inertie et la force centrifuge pour projeter les particules contre les parois extérieures. Les particules fines (généralement celles de moins de 10 micromètres) n'ont pas la masse suffisante pour vaincre la force de traînée du flux gazeux et s'échappent donc par le vortex supérieur. Par ailleurs, les matériaux collants ou cohésifs ont tendance à s'accumuler sur les parois internes, ce qui provoque des obstructions, une baisse de l'efficacité de séparation et des arrêts fréquents pour nettoyage.
Considérations relatives à la perte de charge et à la consommation d'énergie
Pour obtenir une efficacité de collecte élevée dans un cyclone, il est souvent nécessaire d'augmenter la vitesse d'entrée. Cependant, un débit d'air plus rapide engendre une chute de pression plus importante dans le système. Cette résistance exige des ventilateurs plus grands et plus puissants pour maintenir le débit d'air, ce qui augmente directement la consommation d'énergie et les coûts d'exploitation.
Usure des équipements due aux matériaux abrasifs
La manipulation de flux de poussières abrasives à grande vitesse accélère l'usure des surfaces internes. L'impact continu de particules dures érode les parois du cyclone, notamment au niveau de l'entrée et de la partie inférieure du cône. Sans revêtements spécifiques ni matériaux de construction robustes, cette usure entraîne une défaillance structurelle et des fuites d'air, détruisant ainsi le vortex cyclonique.
Exigences en matière d'espace et d'installation
Pour obtenir une séparation optimale des particules, les cyclones nécessitent des proportions géométriques spécifiques, ce qui se traduit souvent par des structures verticales de grande hauteur.
| Facteur de limitation | Impact opérationnel | Stratégie d'atténuation |
|---|---|---|
| Échappement de poussières fines | Faible efficacité sur les particules < 10 microns | À utiliser comme préfiltre avant les filtres en tissu ou les dépoussiéreurs à manches. |
| Chute de pression élevée | Augmentation de la consommation d'énergie et des coûts des services publics | Optimiser la vitesse d'entrée et la conception géométrique |
| Érosion des murs | Usure du matériel, fuites d'air et baisse de performance | Installer des revêtements en céramique ou utiliser des alliages d'acier trempé. |
| Empreinte verticale | Installation difficile dans des espaces intérieurs restreints | Installation extérieure ou configurations multicyclones split |
Types et classifications des séparateurs cycloniques
Cyclones à haute efficacité vs. Cyclones à haut débit
Lors de la conception d'un système de dépoussiérage, on classe généralement les cyclones en deux types fonctionnels principaux : cyclones à haute efficacité et cyclones à haut débit.
- Cyclones à haute efficacité : Conçus avec des corps plus étroits et des cônes plus longs pour maximiser la force centrifuge, ces dispositifs sont destinés à capturer les particules les plus fines présentes dans les flux gazeux, bien qu'ils nécessitent une chute de pression plus importante.
- Cyclones à haut débit : Ils sont dotés de diamètres plus importants pour traiter de grands volumes de gaz et d'importantes charges de poussière. Ils privilégient un débit d'air massif à l'efficacité de collecte des particules ultrafines.
Systèmes à cyclone unique vs. systèmes multiclones
Le choix entre une unité unique et un système multicyclone dépend entièrement de l'échelle de vos applications industrielles et des objectifs de séparation des particules visés.
| Type de système | Idéal pour | Atout clé | Limitation |
|---|---|---|---|
| Cyclone unique | Particules de grande taille, charges de poussière variables | Maintenance simple, coût initial plus faible | Efficacité réduite sur les particules fines |
| Système multiclone | Volumes de gaz importants, poussières plus fines | Haute efficacité grâce à l'utilisation de petits cyclones parallèles | Risque accru de colmatage si la poussière est collante |
Pour les installations de traitement avancées où les matériaux doivent être strictement classés avant leur collecte, l'intégration de ces unités avec un système de production par broyeur à boulets et classificateur à air garantit que seules les particules de la taille appropriée procèdent à la séparation finale.
Matériaux de construction et conceptions sur mesure
Nos séparateurs cycloniques sont conçus pour résister aux environnements industriels les plus exigeants. L'acier au carbone standard convient à la dépoussiérage de base, mais les installations spécialisées nécessitent une sélection de matériaux sur mesure.
- Acier inoxydable (304/316) : Indispensable pour la transformation des aliments, l'industrie pharmaceutique ou la manipulation des gaz de combustion corrosifs.
- Alliages trempés et revêtements céramiques : Utilisés dans des environnements très abrasifs pour protéger les parois du cyclone contre l'usure prématurée des équipements.
- Évents de décompression et détection d'étincelles : Des caractéristiques de conception personnalisées, intégrées directement dans le boîtier, sont destinées à la manipulation de poussières volatiles ou combustibles.
Sélection et optimisation des performances
Principales caractéristiques et spécifications de conception
Optimisation d'un séparateur cyclonique Cela nécessite d'équilibrer des dimensions géométriques spécifiques. Les relations entre la surface d'entrée, le diamètre du cylindre et la longueur du cône déterminent directement… force centrifuge appliqué à flux de gaz.
| Caractéristiques de conception | Impact sur la performance |
|---|---|
| Diamètre du canon | Les diamètres plus petits augmentent force centrifuge et l'efficacité de la collecte pour particules fines, mais réduisent la capacité de débit. |
| Dimensions d'entrée | Des entrées tangentielles plus étroites augmentent la vitesse, ce qui améliore séparation des particules mais soulève la chute de pression. |
| Profondeur du détecteur de vortex | Une extension appropriée empêche les gaz bruts entrants de se déverser directement dans le système d'échappement des gaz propres. |
| Longueur du cône | Un cône plus long offre un temps de séjour plus long pour matière particulaire se séparer du flux de fluide en rotation. |
Le rôle des études de pré-ingénierie et de dimensionnement
Les équipements standard disponibles dans le commerce offrent rarement des performances optimales car dépoussiérage Les besoins varient considérablement d'un secteur à l'autre. Des études de dimensionnement spécifiques garantissent que le cyclone corresponde précisément à la granulométrie et à la densité de votre matériau.
Grâce à la pré-ingénierie, la dynamique exacte des flux d'air est simulée afin d'éviter les hautes pressions. chute de pression scénarios qui gaspillent de l'énergie. Par exemple, dans les installations avancées de classification des poudres, similaires aux stratégies de manutention des matériaux utilisées dans le Projet de classification ultrafine du phosphate de fer lithié (LFP) en Norvège—Un calibrage précis garantit une séparation optimale avant que le matériau ne subisse un broyage ou une collecte ultérieure. Cet étalonnage en amont protège en aval filtres industriels de surcharge.
Optimisation du système pour des performances maximales
Atteindre le maximum efficacité de recouvrement Cela nécessite un réglage précis du système en conditions réelles d'utilisation. Les opérateurs doivent se concentrer sur trois domaines de réglage critiques :
- Contrôle de la vitesse d'entrée : Maintenez la vitesse optimale (généralement entre 15 et 25 m/s). Une vitesse trop basse entraîne une chute de la vitesse de croisière. inertie nécessaire à la séparation, mais une hauteur trop élevée provoque des turbulences et une usure rapide du matériel.
- Prévention des fuites d'air : Assurez-vous que la vanne d'évacuation des poussières (comme un sas rotatif) est parfaitement étanche. Toute fuite d'air au fond du cyclone perturbe le vortex et entraîne à nouveau les poussières collectées. matière particulaire retour dans le pot d'échappement.
- Surveillance de la chute de pression : Installez des manomètres différentiels pour surveiller la résistance du système. Une pression stable indique un fonctionnement régulier, tandis que des variations soudaines signalent des obstructions ou une usure structurelle.
Intégration des cyclones aux autres systèmes de dépoussiérage
Combinaison de cyclones avec des filtres à manches et des dépoussiéreurs
Dans les applications industrielles exigeantes, une seule étape de dépoussiérage est rarement suffisante. Si un séparateur cyclonique assure la majeure partie du travail en éliminant les particules grossières, son association à des unités de filtration secondaires crée un système imbattable. Pour les poussières fines et les microparticules, le flux d'air issu du cyclone est directement dirigé vers les unités de filtration secondaires. classificateur d'air Ce système à deux étages permet de capturer rapidement les particules les plus grosses, évitant ainsi le colmatage prématuré des filtres plus fins.
Avantages de l'utilisation d'un cyclone comme préfiltre
L'utilisation d'un séparateur cyclonique comme préfiltre primaire est l'une des solutions les plus judicieuses pour la conception de vos équipements de traitement. En retenant la majeure partie des poussières avant que le flux d'air n'atteigne les filtres finaux, coûteux, vous protégez l'ensemble du système contre une usure prématurée.
- Prolonge la durée de vie du filtre : Réduit considérablement la charge de poussière sur les filtres à manches et les dépoussiéreurs en aval.
- Protège contre les étincelles : Lors du broyage du bois ou du métal, le cyclone agit comme un piège à étincelles, capturant les braises incandescentes avant qu'elles n'atteignent les sacs filtrants combustibles.
- Faibles coûts d'investissement, retour sur investissement élevé : Cela permet d'économiser des milliers d'euros en éléments filtrants de remplacement et de réduire les temps d'arrêt du système.
- Supporte des charges importantes de grains : Conserve le secondaire broyeur à classificateur d'air ou un dépoussiéreur fonctionnant correctement même lors de brusques augmentations de la charge de travail.
Conseils de maintenance et de dépannage
Les séparateurs cycloniques ne comportant aucune pièce mobile, leur entretien est extrêmement simple. Toutefois, leurs performances dépendent entièrement du maintien d'une circulation d'air adéquate et de joints étanches. Le tableau ci-dessous présente les principales étapes de dépannage que nous utilisons pour garantir un fonctionnement optimal des systèmes et une efficacité de collecte maximale :
| Symptôme | Cause potentielle de la racine | Élément de correction/d'action |
|---|---|---|
| Baisse de l'efficacité du recouvrement | Fuite d'air au niveau de la trémie de décharge inférieure. | Vérifiez et remplacez immédiatement les joints de la vanne rotative d'écluse. |
| Chute de pression élevée | Accumulation de matières ou obstruction du cône ou de l'entrée du cyclone. | Nettoyez le bac à poussière et vérifiez s'il y a une accumulation de matières collantes. |
| Vêtements corporels excessifs | Des matériaux très abrasifs frottent les murs. | Installer des revêtements en céramique ou en acier trempé dans la zone d'entrée tangentielle à forte usure. |
| Poussière s'échappant par l'échappement supérieur | La vitesse du flux d'air est trop faible, ce qui affaiblit la force centrifuge. | Réglez la vitesse du ventilateur pour maintenir la vitesse d'entrée recommandée. |
